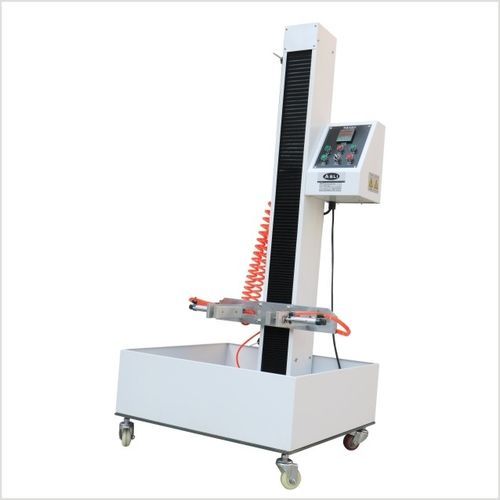

Máquina para ensayo de impacto por caída libre para productos electrónicos

para componentes de tamaño pequeñopara batería

Overview
La máquina de ensayo de impacto por caída libre neumática IEC 60068-2-32 ejecuta ensayos de caída controlada en pequeños productos y componentes electrónicos. Emplea sujeción neumática y elevación eléctrica ajustable para posicionar y liberar la muestra sobre suelos de impacto intercambiables, con altura indicada por una escala y pantalla LED.

Application

• Indicada para pruebas de caída libre en dispositivos electrónicos de consumo e industriales: teléfonos móviles, walkie-talkies, diccionarios electrónicos, intercomunicadores de edificios, cargadores, fuentes de alimentación y reproductores multimedia portátiles.

Product Description
La máquina fija las muestras en un accesorio con sujeción neumática y almohadillas de silicona. Las muestras se sueltan sin embalaje y con la batería según la norma aplicable. Procedimiento típico: caída libre desde la altura especificada (p. ej. 1000 mm) sobre una placa de acero; se permiten arañazos superficiales o pequeñas abolladuras siempre que la función y el ensamblaje cumplan los requisitos normativos.

Features
Incluye liberación neumática, elevación eléctrica ajustable y pantalla LED de altura. Soporta múltiples superficies de impacto intercambiables para distintos protocolos de ensayo. La carcasa protectora evita la salida de piezas durante la prueba y protege al operario.

Meet Standard
Cumple con IEC 60068-2-32 y JIS C 0044.

Equipment Details

• Acabado del armario: barniz por horneado electrostático para resistencia y fácil limpieza.
• Sujeción neumática con goma de silicona en el extremo del accesorio para reducir la deformación de la muestra.
• Elevación eléctrica para ajuste de altura con indicador de altura de alta precisión.
• Carcasa protectora y suelos de impacto seleccionables para diferentes estándares.

Technical Specifications

• Carga máxima: 5 kg
• Altura de caída efectiva: 300–1500 mm
• Resolución de indicación de altura: 10 mm
• Pantalla de altura: medidor digital LED
• Tamaño máximo de muestra: 300 × 400 mm
• Suelo de impacto: placa de acero (opciones disponibles)
• Modos de caída: borde, esquina, cara (caída en todos los lados)
• Modo de accionamiento: elevación eléctrica, liberación neumática
• Tamaño de placa base: 500 × 600 × 20 mm
• Presión de aire: < 1 MPa
• Dimensiones máquina (aprox.): W700 × D900 × H2200 mm
• Peso máquina: aprox. 80 kg
• Alimentación: monofásica, 220 V, 5 A
