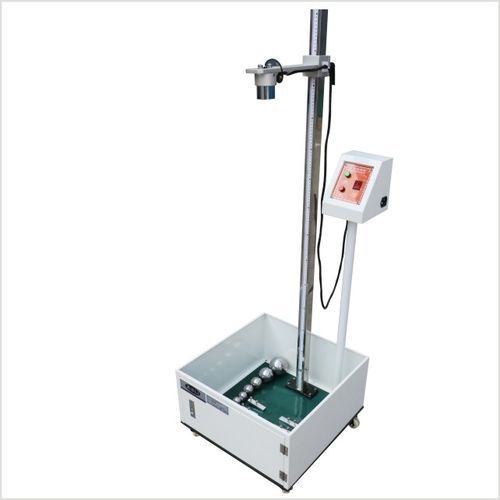

Máquina para ensayo de impacto por caída libre para productos electrónicos AS-D-B-200

para componentes de tamaño pequeño

Descripción
La máquina de ensayo de caída de bolas de acero AS-D-B-200 está diseñada para pruebas de resistencia al impacto conforme a la norma IEC 60950-1. Emplea un sistema electromagnético de corriente continua para sujetar y liberar la bola: la bola seleccionada es retenida por el electroimán y se libera al accionar el control, realizando un impacto por caída libre. La altura de caída es ajustable y se indica mediante una escala integrada. Apta para control de calidad en laboratorio y producción de materiales rígidos y componentes.

Aplicaciones

• Medir la resistencia al impacto de materiales y componentes a alturas de caída especificadas (IEC 60950-1).
• Aplicable a cerámica, acrílico, vidrio, plástico y materiales rígidos similares.
• Utilizada para carcasas, pantallas, paneles y otros elementos que requieren verificación de impacto.

Pasos de operación

• Coloque la muestra dentro de la valla de seguridad y posiciónela con el punto de alineación por infrarrojos; sujete la muestra con la abrazadera.
• Gire la manija de ajuste de altura hasta la altura requerida y bloquéela.
• Conecte la alimentación (CA 220 V) y encienda la alimentación principal; verifique el indicador de encendido.
• Pulse el botón de inicio, seleccione la bola de acero necesaria y acérquela al electroimán para que quede retenida.
• Pulse el botón de prueba/liberación para realizar la caída de impacto.
• Tras las pruebas, apague la alimentación y retire la muestra.

Parámetros de la máquina de prueba de caída de bolas
Modelo: AS-D-B-200
Alt. máx.: 0–2 m
Método de caída: caída libre (liberación electromagnética CC)
Juego de bolas (pesos y diámetros): 112 g (Φ30 mm), 198 g (Φ36 mm), 225 g (Φ38 mm), 357 g (Φ41 mm), 533 g (Φ51 mm), 1042 g (Φ64 mm), 2280 g (Φ82 mm). Norma de bolas: JIS K-5400
Dimensiones totales (aprox.): W530 × H2040 × D530 mm
Dimensiones embalado (aprox.): W640 × H2210 × D640 mm
Peso de la máquina: 100 kg
Alimentación: CA 220 V, monofásica, 3 líneas
Carril: personalizable según requisito del cliente

Especificaciones técnicas

• Modelo: AS-D-B-200
• Altura máxima de caída: 0–2 m
• Método de caída: caída libre (liberación electromagnética CC)
• Juego de bolas y pesos/diámetros: 112 g (Φ30 mm), 198 g (Φ36 mm), 225 g (Φ38 mm), 357 g (Φ41 mm), 533 g (Φ51 mm), 1042 g (Φ64 mm), 2280 g (Φ82 mm)
• Norma de bolas: JIS K-5400
• Dimensiones (aprox.): W530 × H2040 × D530 mm
• Dimensiones embalado (aprox.): W640 × H2210 × D640 mm
• Peso: 100 kg
• Alimentación: CA 220 V, monofásica, 3 líneas
• Carril: según requisito del cliente
