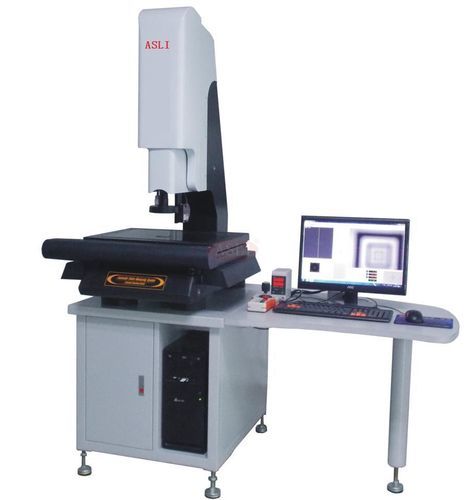

Sistema control dimensional sin contacto VMS series

Descripción
Esta máquina de medición por video 2D manual está diseñada para inspecciones de dos coordenadas en industrias como la maquinaria, la electrónica, los instrumentos y los plásticos. Proporciona medición visual, exportación de datos e integración sencilla en procesos de control.

Parámetros del producto

• Modelos: VMS-1510, VMS-2010, VMS-320, VMS-4030
• Tamaño mesa metal (mm): 354×228; 404×228; 500×330; 606×466
• Tamaño mesa cristal (mm): 210×160; 260×160; 350×280; 450×350
• Recorrido (X×Y mm): 150×100; 200×100; 300×200; 400×300
• Peso (kg): 100; 110; 140; 240
• Dimensiones (An×Al×Pr mm): 540×850×560; 760×900×600; 970×940×670

Sistema de imágenes

• Cámara de vídeo CCD color 1/3" con objetivos zoom 0,7–4,5×
• Aumento de vídeo: 40–255×
• Campo del objeto: 7–1,1 mm
• Iluminación: placa LED de superficie y luz incidente LED con intensidad regulable

Certificados

• Informe oficial de calibración por un tercero (China)
• Certificación CE

Características

• Interfaz RS-232 para conexión a PC; software de medición 2D dedicado para control y generación de gráficos
• Impresora opcional y sistemas de medición/escaneo disponibles
• Mide puntos, líneas, círculos, arcos, óvalos y rectángulos; posicionamiento multipunto para mayor precisión
• Traslaciones X, Y, Z fluidas para operaciones de medición cómodas y eficaces
• Exportación directa de datos a Word, Excel y AutoCAD

Características técnicas

• Brand: AI SI LI (China) Test Equipment Co., Ltd.
• Interfaz: RS-232; compatible con PC y software de medición
• Salida de datos: Word, Excel, AutoCAD
• Accesorios opcionales: impresora; sistemas adicionales de medición y escaneo
