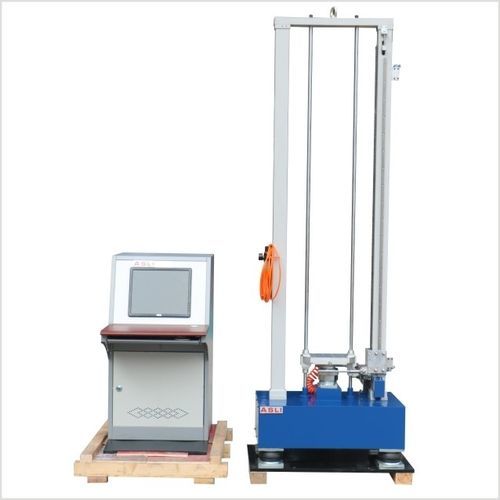

Percutor mecánico SS series

de impactopara aplicaciones marinasde margarina

Resumen
La máquina de prueba de choque mecánico de alta aceleración para baterías de litio está diseñada principalmente para ensayar el impacto de productos en sectores como electrónica, aeroespacial, naval, militar, recambios de automoción y transporte. Permite realizar pruebas de impacto con diferentes formas de onda (media onda sinusoidal, onda trapezoidal, diente de sierra, onda cuadrada) para simular condiciones reales de choque y optimizar el diseño del paquete del producto.

Aplicación del producto
La máquina mide y garantiza el rendimiento ante choques de productos y embalajes; puede simular choques ambientales reales mediante distintas formas de onda, ayudando a verificar y mejorar la integridad estructural del producto y su embalaje.

Normas y referencias mencionadas

• IEC62133-2012
• UL1642
• ONU38.3
• GB31241-2014
• YD/T 2344.1-2011 (Sistema de batería LiFePO4 para telecomunicaciones, Parte 1)
• GB/T 2423.5 (Prueba Ea: Choque)
• GB/T 2423.6 (Prueba Eb: Bump)
• IEC 68-2-29 (Prueba Eb: Impacto)
• JJG497-2000 (Reglamento de verificación de máquinas de prueba funcional)

ESPECIFICACIONES PARA Probador de Impacto de Choque (tabla resumida)
Modelos: SS-5 | SS-10 | SS-25 | SS-50 | SS-100 | SS-200
Capacidad de carga (Kg): 5 | 10 | 25 | 50 | 100 | 200
Tamaño de la mesa (mm): 120x120 | 200x200 | 350x350 | 450x450 | 650x650 | 750x750
Aceleración del pulso (m/s2) - Media onda sinusoidal: 150~15000 | 150~15000 | 150~15000 | 150~6000 | 150~6000 | 150~3500
Aceleración del pulso (m/s2) - Onda trapezoidal: 300~1000 (todos los modelos)
Aceleración del pulso (m/s2) - Ola de dientes de sierra: 150~1000 (todos los modelos)
Ancho de pulso - Media onda sinusoidal (ms): 0,5~18 | 0,6~18 | 0,8~25 | 1,5~30 | 1,5~30 | 2~30
Ancho de pulso - Onda trapezoidal (ms): 6~12 | 6~12 | 6~18 | 6~12 | 6~12 | 6~12
Ancho de pulso - Ola de dientes de sierra (ms): 6~18 (todos los modelos)
Peso (kg): 600 | 700 | 900 | 2600 | 3300 | 4000

Imágenes de referencia
Imágenes y fotografías de referencia del equipo y de exposiciones del fabricante (se muestran imágenes del equipo y de visitas/exposiciones).

Características principales

• Dispositivo de autoprotección incorporado que evita impactos secundarios.
• Altura de choque controlada digitalmente para precisión en la ejecución de pruebas.
• Alta repetibilidad de datos de prueba.
• Generador de señales con múltiples opciones de formas de onda: media onda sinusoidal, trapezoidal, diente de sierra, cuadrada, etc.
• Buen aislamiento de vibraciones para controlar el impacto ambiental dentro de los requisitos.
• Buen desempeño en seguridad.
• Cumple con ondas de choque según normas IEC, MIL, GJB, JIS, ASTM y otras normas nacionales e internacionales.

Características / especificaciones técnicas

• Denominación de serie: SS series
• Modelos disponibles: SS-5, SS-10, SS-25, SS-50, SS-100, SS-200
• Rango de capacidad: 5 kg hasta 200 kg según modelo
• Tamaños de mesa: desde 120x120 mm hasta 750x750 mm según modelo
• Rango de aceleración (media onda sinusoidal): hasta 15000 m/s² en los modelos más pequeños; valores menores máximos en modelos mayores (ej. 6000 o 3500 m/s²)
• Ancho de pulso variable según forma de onda: media onda sinusoidal (0,5–30 ms según modelo), trapezoidal (6–18 ms aprox.), diente de sierra (6–18 ms)
• Peso del equipo: desde 600 kg hasta 4000 kg según modelo
• Formas de onda soportadas: media onda sinusoidal, trapezoidal, diente de sierra, onda cuadrada
• Compatibilidad normativa: IEC62133, UL1642, ONU38.3, GB31241-2014 y normas internacionales relacionadas con ensayos de choque
