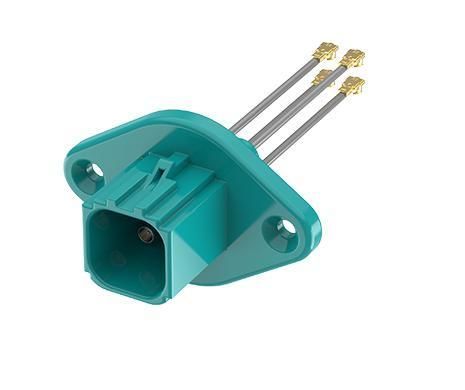

Arnés de cables eléctricos de interfaz FR-1P4P-010Z01W

RFmini FAKRAresistente al agua

Resumen del producto
Los conectores estancos ATTEND Mini FAKRA y los conjuntos de cable proporcionan una solución RF ultracompacta para aplicaciones con espacio limitado. Con una huella reducida frente al FAKRA estándar, permiten diseños de alta densidad manteniendo el rendimiento mecánico y RF. Correctamente acoplados alcanzan protección IP67 y cumplen ISO 20860-1/2, SAE/USCAR-2 y USCAR-17. Soportan frecuencias hasta 9 GHz y ofrecen resistencia a agua, polvo y vibraciones — indicados para cámaras automotrices, ADAS, GPS, radar y otros sistemas móviles o exteriores.

Características principales

• Rango de frecuencia: hasta 9 GHz
• Cumple ISO 20860-1/2, SAE/USCAR-2 y USCAR-17
• Carcasas plásticas resistentes para entornos automotrices exigentes
• Protección IP67 cuando están correctamente acoplados para un sellado fiable contra agua y polvo
• Mini FAKRA hasta un 80 % más pequeño que el FAKRA estándar, ideal para electrónica compacta de alta densidad
• Conjuntos de cable Mini FAKRA personalizables según requisitos de aplicación
• Rango de temperatura de funcionamiento: −40 °C a +105 °C

Aplicaciones

• Telemática y sistemas de infoentretenimiento automotriz
• Sistemas avanzados de asistencia al conductor (ADAS)
• GPS, radio satelital y conexiones de antena
• Redes de comunicación inalámbrica industrial
• Dispositivos IIoT en entornos adversos
• Sistemas de comunicación V2X
• Automatización industrial
• Sistemas de transporte no tripulados (AGV/AMR)
• Sistemas de transporte inteligente
• Maquinaria agrícola

Tablas de especificaciones
MECÁNICO
Estilo: Mini FAKRA a MHF
1er conector: Mini FAKRA Tipo B (2x2)
Género 1: Macho
2º conector: MHF
Género 2: Macho
Color del cable: Gris

MECÁNICO
Diámetro ext. del cable: 1,37 mm
Tipo de cable: Micro coaxial
Conformidad: RoHS
Longitud: 10 cm
Ciclos de acoplamiento: ≥ 25

ELÉCTRICO
Codificación: Mini FAKRA Tipo B Código Z
Rango de frecuencia: DC a 9 GHz
Impedancia: 50 Ω

AMBIENTAL
Rango de temperatura de funcionamiento: -40 °C a +105 °C

Especificaciones técnicas

• Estilo: Mini FAKRA a MHF
• 1er conector: Mini FAKRA Tipo B (2x2)
• Género 1: Macho
• 2º conector: MHF
• Género 2: Macho
• Color del cable: Gris
• Diámetro ext. del cable: 1,37 mm
• Tipo de cable: Micro coaxial
• Conformidad: RoHS
• Longitud: 10 cm
• Ciclos de acoplamiento: ≥ 25
• Codificación: Mini FAKRA Tipo B Código Z
• Rango de frecuencia: DC a 9 GHz
• Impedancia: 50 Ω
• Rango de temperatura de funcionamiento: -40 °C a +105 °C
