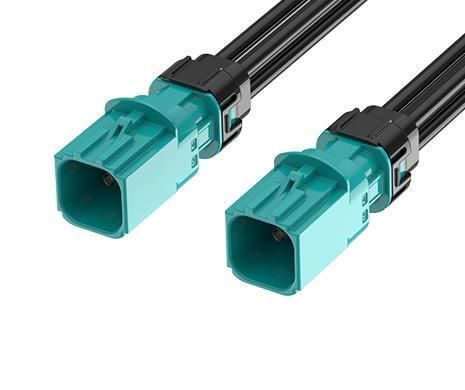

Arnés de cables eléctricos mini FAKRA Mini FAKRA B Plug

RFresistente al agua

Resumen del producto
Los conectores y conjuntos de cableado impermeables ATTEND Mini FAKRA ofrecen soluciones ultracompactas para aplicaciones con espacio limitado. Con una huella reducida respecto a la FAKRA estándar, permiten diseños de alta densidad manteniendo el rendimiento mecánico y RF. Clasificación IP67 cuando están correctamente acoplados y cumplimiento con ISO 20860-1/2, SAE/USCAR-2 y USCAR-17. Soportan DC a 9 GHz y ofrecen resistencia al agua, polvo y vibraciones — adecuados para cámaras automotrices, ADAS, GPS, radar y otros sistemas móviles o exteriores.

Características principales

• Rango de frecuencias: hasta 9 GHz
• Normas: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Carcasas plásticas compactas para entornos automotrices exigentes
• Protección IP67 cuando está correctamente acoplado
• Huella Mini FAKRA hasta un 80 % más pequeña que la FAKRA estándar
• Conjuntos de cable personalizables según requisitos de la aplicación
• Temperatura de funcionamiento: -40°C a +105°C

Aplicaciones

• Telemática e infotainment automotriz
• Sistemas avanzados de asistencia al conductor (ADAS)
• Conexiones GPS, radio satelital y antenas
• Redes inalámbricas industriales y dispositivos IIoT en entornos severos
• Sistemas V2X
• Automatización industrial y transporte no tripulado (AGV/AMR)
• Maquinaria agrícola y equipos exteriores

Especificaciones — MECÁNICAS
Estilo: Mini FAKRA a Mini FAKRA
1er conector: Mini FAKRA Tipo B (2x2)
Género 1er contacto: macho
2º conector: Mini FAKRA Tipo B (2x2)
Género 2º contacto: macho
Color del cable: negro

Especificaciones — MECÁNICAS (adicional)
Diámetro exterior del cable: 3,3 mm
Tipo de cable: RTK031
Referencia comercial: FR-1P1P-100Z02W
Longitud: 100 cm
Ciclos de acoplamiento: ≥ 25
Conformidad: SAE/USCAR-2, RoHS

Especificaciones — ELÉCTRICAS
Codificación: Mini FAKRA Tipo B, código Z
Rango de frecuencias: DC a 9 GHz
Impedancia: 50 Ω

Especificaciones — MEDIOAMBIENTALES
Rango de temperatura de funcionamiento: -40°C a +105°C

Especificaciones técnicas

• Familia de producto: conector estanco Mini FAKRA y conjunto de cable
• Configuración de conectores: B Plug 2x2 a B Plug 2x2
• Diámetro exterior del cable: 3,3 mm
• Longitud del cable: 100 cm
• Protección de entrada: IP67 cuando está correctamente acoplado
• Soporte de frecuencia: DC a 9 GHz
• Impedancia característica: 50 Ω
• Temperatura de funcionamiento: -40°C a +105°C
• Normas: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Durabilidad de acoplamiento: ≥ 25 ciclos
