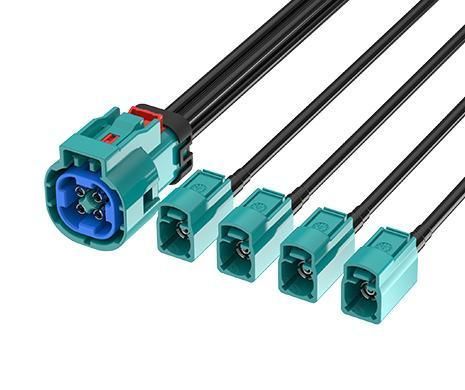

Arnés de cables eléctricos mini FAKRA FR-1J4J-100Z01W

RFresistente al agua

Resumen del producto
Cable Mini FAKRA Tipo A (2x2) a FAKRA Jack x4 FR-1J4J-100Z01W, longitud 100 cm. Los conectores impermeables Mini FAKRA de ATTEND y los conjuntos de cable ofrecen una solución ultracompacta para instalaciones de alta densidad manteniendo rendimiento mecánico y RF apto para automoción. Al acoplarse correctamente, el conjunto alcanza IP67 y cumple ISO 20860-1/2, SAE/USCAR-2 y USCAR-17. La serie admite frecuencias hasta 9 GHz; este cable está especificado de DC a 6 GHz.

Características principales

• Rango de frecuencia: DC a 6 GHz (serie hasta 9 GHz)
• Conformidad: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Carcasas de plástico compactas para aplicaciones automotrices de alta densidad
• Protección IP67 cuando está correctamente acoplado, resistente al agua y polvo
• Huella hasta un 80% menor que los FAKRA estándar
• Conjuntos de cable personalizables según los requisitos
• Temperatura de funcionamiento: −40°C a +105°C

Aplicaciones

• Telemática e infotainment automotriz
• Sistemas avanzados de asistencia al conductor (ADAS)
• Conexiones GPS, radio satelital y antenas
• Sistemas de comunicación V2X
• Redes inalámbricas industriales y dispositivos IIoT en entornos hostiles
• Sistemas de transporte no tripulado (AGV/AMR)
• Sistemas de transporte inteligente y automatización industrial
• Maquinaria agrícola

Especificación - MECÁNICA
Estilo: Mini FAKRA to FAKRA
1er conector: Mini FAKRA Tipo A (2x2)
Género contacto 1: Hembra
2º conector: FAKRA (x4)
Género contacto 2: Hembra
Color del cable: Negro

Especificación - MECÁNICA (adicional)
Diámetro exterior del cable: 3,3 mm
Tipo de cable: RTK031
Conformidad: SAE/USCAR-2, RoHS
Longitud: 100 cm
Ciclos de acoplamiento: ≥ 25

Especificación - ELÉCTRICA
Codificación: Mini FAKRA Tipo A / código FAKRA Z
Rango de frecuencia: DC a 6 GHz
Impedancia: 50 Ω

Especificación - MEDIOAMBIENTAL
Rango de temperatura de funcionamiento: -40°C a +105°C

características / especificaciones técnicas

• Modelo: FR-1J4J-100Z01W
• Estilo: Mini FAKRA to FAKRA
• 1er conector: Mini FAKRA Tipo A (2x2), contacto hembra
• 2º conector: FAKRA, contacto hembra (x4)
• Longitud: 100 cm
• Diámetro del cable: 3,3 mm
• Tipo de cable: RTK031
• Rango de frecuencia: DC a 6 GHz (la serie soporta hasta 9 GHz)
• Impedancia: 50 Ω
• Clasificación de protección: IP67 (cuando está correctamente acoplado)
• Temperatura de funcionamiento: -40°C a +105°C
• Conformidad: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Ciclos de acoplamiento: ≥ 25
