Arnés de cables eléctricos mini FAKRA FR-1J1P-100Z05W
de transmisión de datosde coaxialRF

Arnés de cables eléctricos mini FAKRA - FR-1J1P-100Z05W - ATTEND Technology Inc. - de transmisión de datos / de coaxial / RF
Arnés de cables eléctricos mini FAKRA - FR-1J1P-100Z05W - ATTEND Technology Inc. - de transmisión de datos / de coaxial / RF
Arnés de cables eléctricos mini FAKRA - FR-1J1P-100Z05W - ATTEND Technology Inc. - de transmisión de datos / de coaxial / RF - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo de cable
de coaxial, de transmisión de datos, RF, mini FAKRA, de antena, satélite
Estructura
recta, multiconductores
Aplicaciones
para redes de telecomunicación, para automóvil, para entorno difícil, para cámara, para módem
Otras características
de alto rendimiento, de alto flujo, robusta, resistente al agua, preensamblados, digital, en miniatura, con conector integrado

Descripción

Resumen del producto

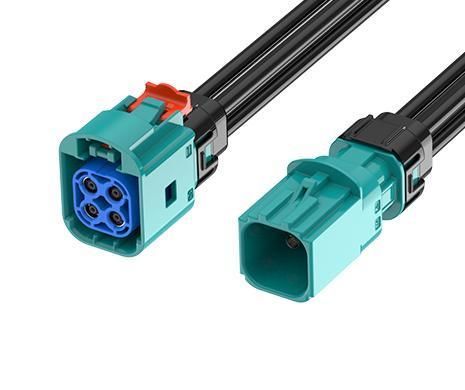

Ensamblado de cable Mini FAKRA: Mini FAKRA Tipo B hembra (2x2) a macho (2x2), código Z. Longitud 100 cm, IP67 cuando está correctamente acoplado. Número de pieza: FR-1J1P-100Z05W.

Descripción general
Los conectores y conjuntos de cableado Mini FAKRA impermeables de ATTEND ofrecen una solución ultracompacta para aplicaciones con limitación de espacio. Con una huella reducida respecto a los FAKRA estándar, permiten diseños de alta densidad manteniendo un buen rendimiento mecánico y RF. Clasificación IP67 cuando están acoplados correctamente y conformes con ISO 20860-1/2, SAE/USCAR-2 y USCAR-17. Soporta frecuencias hasta 9 GHz y ofrece resistencia a agua, polvo y vibraciones, ideal para cámaras automotrices, ADAS, GPS, radar y sistemas móviles/exteriores.

Características principales
  • Rango de frecuencia: DC a 9 GHz
  • Cumple ISO 20860-1/2, SAE/USCAR-2 y USCAR-17
  • Carcasas plásticas compactas para instalaciones de alta densidad
  • Protección IP67 cuando está acoplado, garantizando sellado contra agua y polvo
  • Hasta un 80 % de reducción de huella frente a conectores FAKRA estándar
  • Conjuntos personalizables según requisitos de la aplicación
  • Rango de temperatura de funcionamiento: -40°C a +105°C

Aplicaciones
  • Telemática y sistemas de infoentretenimiento automotriz
  • Sistemas avanzados de asistencia al conductor (ADAS)
  • Conexiones GPS, radio satelital y antenas
  • Redes de comunicación inalámbrica industrial
  • Dispositivos IIoT en entornos exigentes
  • Sistemas V2X
  • Automatización industrial y control
  • Sistemas de transporte no tripulado (AGV/AMR)
  • Maquinaria agrícola y equipos exteriores

Especificación (MECÁNICA)
Estilo: Mini FAKRA a Mini FAKRA
1er Conector: Mini FAKRA Tipo B (2x2)
Género 1er contacto: Hembra
2º Conector: Mini FAKRA Tipo B (2x2)
Género 2º contacto: Macho
Color del cable: Negro

Especificación (MECÁNICA)
Diámetro exterior del cable: 3,3 mm
Tipo de cable: RTK031
Conformidad: SAE/USCAR-2, RoHS
Longitud: 100 cm
Ciclos de acoplamiento: ≥ 25

Especificación (ELÉCTRICA)
Codificación: Mini FAKRA Tipo B código Z
Rango de frecuencia: DC a 9 GHz
Impedancia: 50 Ω

Especificación (AMBIENTAL)
Rango de temperatura de funcionamiento: -40°C a +105°C

Especificaciones técnicas
  • Modelo / Tipo: Mini FAKRA B Jack 2x2 to Plug 2x2, código Z
  • Número de pieza: FR-1J1P-100Z05W
  • Codificación: Mini FAKRA Tipo B código Z
  • Estilo: Mini FAKRA a Mini FAKRA
  • Conectores: Mini FAKRA Tipo B (2x2) — Hembra (1º) a Macho (2º)
  • Cable: RTK031, OD 3,3 mm, color Negro
  • Longitud: 100 cm
  • Eléctrico: impedancia 50 Ω, rango de frecuencia DC a 9 GHz
  • Ambiental: IP67 (cuando está acoplado), temperatura -40°C a +105°C
  • Conformidad / Normas: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
  • Ciclos de acoplamiento: ≥ 25
