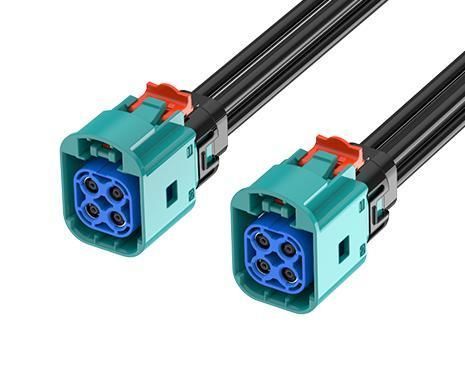

Arnés de cables eléctricos mini FAKRA FR-1J1J-100Z04W

de coaxialRFresistente al agua

Resumen
Conjunto de cable Mini FAKRA Tipo B (Jack) 2x2 FR-1J1J-100Z04W. Interconexión coaxial impermeable y ultra-compacta con clasificación IP67 cuando está correctamente acoplada. Diseñado para aplicaciones RF automotrices e industriales con restricciones de espacio, soporta DC–9 GHz y cumple ISO 20860-1/2, SAE/USCAR-2 y USCAR-17.

Características principales

• Rango de frecuencia: hasta 9 GHz
• Cumple ISO 20860-1/2, SAE/USCAR-2 y USCAR-17
• Carcasas plásticas compactas para resistencia en entornos automotrices
• Protección IP67 cuando está correctamente acoplado para garantizar el sellado frente a agua y polvo
• Tamaño Mini FAKRA (hasta un 80 % más pequeño que la FAKRA estándar) para diseños de alta densidad
• Conjuntos de cables personalizables según los requisitos de la aplicación
• Rango de temperatura de funcionamiento: -40°C a +105°C

Aplicaciones

• Sistemas telemáticos e infotainment automotrices
• Sistemas avanzados de asistencia al conductor (ADAS)
• Conexiones GPS, radio satelital y antenas
• Sistemas de comunicación V2X
• Redes de comunicación inalámbrica industriales
• Dispositivos IIoT en entornos adversos
• Sistemas de transporte no tripulados (AGV/AMR)
• Sistemas de transporte inteligente
• Maquinaria agrícola

Especificación
MECÁNICA
Estilo: Mini FAKRA a Mini FAKRA
1er conector: Mini FAKRA Tipo B (2x2)
Género de contacto 1: Hembra
2º conector: Mini FAKRA Tipo B (2x2)
Género de contacto 2: Hembra
Color del cable: Negro

MECÁNICA
Diámetro exterior del cable: 3.3 mm
Tipo de cable: RTK031
Conformidad: SAE/USCAR-2, RoHS
Longitud: 100 cm
Ciclos de acoplamiento: ≥ 25

ELÉCTRICA
Codificación: Mini FAKRA Tipo B Código Z
Rango de frecuencia: DC a 9 GHz
Impedancia: 50 Ω

AMBIENTAL
Rango de temperatura de funcionamiento: -40°C a +105°C

Datos técnicos

• Modelo / Número de pieza: FR-1J1J-100Z04W
• Denominación comercial: Mini FAKRA B Jack 2x2
• Estilo: Mini FAKRA a Mini FAKRA
• Tipo de conector: Mini FAKRA Tipo B (2x2), ambos extremos
• Género de contacto: Hembra / Hembra
• Codificación: Código Z (Mini FAKRA Tipo B)
• Diámetro del cable: 3.3 mm
• Tipo de cable: RTK031
• Longitud: 100 cm
• Color del cable: Negro
• Rango de frecuencias: DC a 9 GHz
• Impedancia: 50 Ω
• Grado de protección: IP67 (cuando está correctamente acoplado)
• Normas: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Temperatura de funcionamiento: -40°C a +105°C
• Ciclos de acoplamiento: ≥ 25
