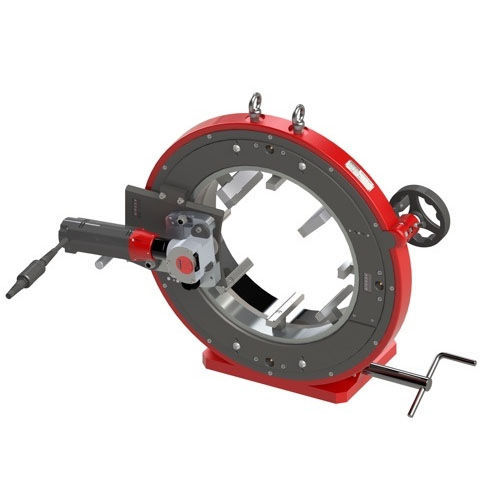

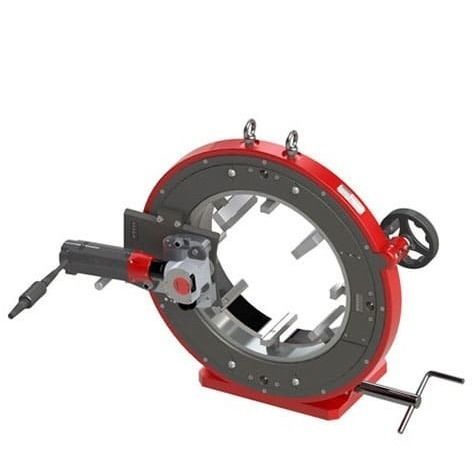

Cortatubos de acero inoxidable CC421

eléctricoorbitalmontado sobre banco

Descripción
La CC421 es una máquina de corte orbital diseñada para el corte orbital de precisión de tubos y conductos de 8,625" a 16" (212–422 mm). Mediante una hoja giratoria que se desplaza concéntricamente alrededor del tubo, realiza cortes perpendiculares y sin rebabas, preservando la redondez del tubo y minimizando la deformación. Apta para acero, acero inoxidable y aleaciones exóticas, la CC421 proporciona resultados repetibles en entornos industriales.

Alimentación y diseño
Disponible con accionamiento eléctrico (standard o alta velocidad) o neumático. Las versiones eléctricas montan motores de 1200 W (110/220 V, 50–60 Hz). El sistema de sujeción concéntrico en acero inoxidable con múltiples puntos de contacto asegura la pieza y evita la contaminación. Una rueda de rotación suave, la corta distancia entre hoja y mordaza y una palanca de penetración reducen vibraciones, prolongan la vida de la hoja y mejoran la seguridad y productividad del operario.

Ventajas del producto

• Gama AXXAIR CC con motores eléctricos o neumáticos y sujeción concéntrica en acero inoxidable para alta precisión de corte y menor deformación del tubo.
• Mordazas de acero inoxidable que protegen la superficie del tubo frente a la contaminación.
• Rueda de rotación suave que aumenta la vida útil de la hoja y la calidad del corte.
• Palanca de penetración que asegura un acoplamiento consistente de la hoja y facilita el manejo.
• Corta distancia hoja‑mordaza que reduce vibraciones y mejora la perpendicularidad.

Consumibles y accesorios

• Hojas de sierra de alta calidad para cortes cuadrados sin rebabas (< 0.4 mm / 0.015" de perpendicularidad; algunas hojas < 0.25 mm / 0.01").
• Aceite y pasta lubricantes para corte.
• Bancos de apoyo para tubos largos.

Tabla de especificaciones técnicas
Descripción | Motor eléctrico estándar | Motor eléctrico de alta velocidad | Neumático
Ref. | 421FS15 / 421FS25 | 421FS19 / 421FS29 | 421PD
Rango de diámetros | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm
Capacidad de corte* | Hasta 0.6" / 15 mm | Hasta 0.6" / 15 mm | Hasta 0.6" / 15 mm
Velocidad de rotación | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
Potencia motor eléctrico | 1200 W | 1200 W | n/a
Tensión | 110 / 220 V | 110 / 220 V | n/a
Frecuencia | 50 – 60 Hz | 50 – 60 Hz | n/a
Presión de aire | n/a | n/a | 43.5 – 87 psi / 3 – 6 bar
Radiación acústica máx. | 90 dB | 90 dB | 95 dB
Nivel de vibración | < 2.5 m/s2 | < 2.5 m/s2 | n/a
Peso unitario | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs
Dimensiones máquina | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
Dimensiones embalaje | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
Peso embalaje | 410 lbs / 186 kg | 410 lbs / 186 kg | 410 lbs / 186 kg
* Dependiendo del tipo de hoja y del material del tubo

Características técnicas

• Modelo: CC421
• Rango de diámetro exterior: 8.625" – 16" (212 – 422 mm)
• Capacidad máxima de corte: hasta 0.6" / 15 mm (según hoja y material)
• Versiones: Eléctrica (standard y alta velocidad) y Neumática
• Potencia motor eléctrico: 1200 W
• Tensión: 110 / 220 V (50 – 60 Hz)
• Presión aire (versión neumática): 43.5 – 87 psi / 3 – 6 bar
• Velocidades de hoja: 30–75 rpm (eléctrico standard); 95–280 rpm (eléctrico alta velocidad); 60–110 rpm (neumático)
• Peso unitario: 195 kg / 429.9 lbs
• Dimensiones máquina: 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
• Dimensiones embalaje: 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
• Peso embalaje: 410 lbs / 186 kg
