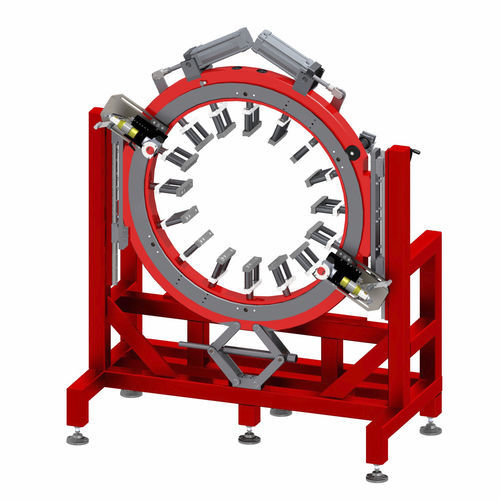

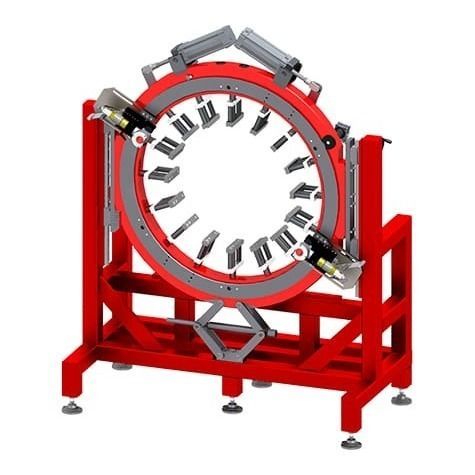

Cortatubos de acero inoxidable CC1100

eléctricoorbitalmontado sobre banco

Resumen
La AXXAIR CC1100 es una máquina de corte orbital diseñada para tubos de diámetro extremadamente grande, con un rango de 711 a 1080 mm (28–42,52 in). La hoja orbital gira de forma concéntrica alrededor del tubo para obtener cortes perpendiculares y de alta precisión, preservando la redondez incluso en materiales de pared gruesa. Es apta para aceros, inox y aleaciones exóticas y ofrece rendimiento constante en los mayores diámetros.

Rango de diámetro exterior
711 – 1080 mm / 28 – 42,52 in

Funcionamiento y motorización
Opciones con motor neumático o eléctrico de 1200 W (110 V o 220 V, 50–60 Hz en eléctrica). Sistema de sujeción concéntrico en acero inoxidable con mordazas inox para evitar deformaciones y contaminación. Control avanzado de la hoja, giro suave y opciones de automatización para mejorar repetibilidad, seguridad y productividad.

Ventajas del producto

• Sistema de sujeción concéntrico en acero inoxidable con múltiples puntos de contacto que amplía el rango de corte y evita la deformación del tubo.
• Mordazas en acero inoxidable que protegen la superficie del tubo frente a la contaminación.
• Rueda de rotación que garantiza un giro suave, prolonga la vida útil de la hoja y mejora la calidad del corte; opción de rotación y sujeción automáticas.
• Palanca de penetración que asegura un acoplamiento uniforme de la hoja para un corte controlado, mayor seguridad y mayor vida útil de la hoja.
• Corta distancia entre hoja y mordazas que reduce vibraciones para cortes cuadrados sin rebabas (perpendicularidad < 0,25 mm / 0,01 in).

Tabla de especificaciones (resumen)
Descripción | Motor eléctrico | Neumático
N.º de referencia | Bajo pedido (mesa regulable en altura, banco de apoyo y rotación automática incluidos) | Bajo pedido (mesa regulable en altura, banco de apoyo y rotación automática incluidos)
Rango de diámetros | 28 – 42,52 in / 711,2 – 1080 mm | 28 – 42,52 in / 711,2 – 1080 mm
Capacidad de corte* | Hasta 0,3 in / 8 mm | Hasta 0,3 in / 8 mm
Velocidad de rotación de la hoja | Máquina fabricada a medida bajo pedido | Máquina fabricada a medida bajo pedido
Potencia motor eléctrico | Máquina fabricada a medida bajo pedido | Máquina fabricada a medida bajo pedido
Tensión | 110 / 220 V | n/a
Frecuencia | 50 – 60 Hz | n/a
Presión de aire de trabajo | n/a | Bajo pedido
Radiación acústica máx. | 90 dB | 95 dB
Nivel de vibración | < 2.5 m/s2 | n/a
Peso unitario | 1100 kg / 2425 lb | 1100 kg / 2425 lb
Dimensiones máquina | 2505 x 2030 x 950 mm (98.62 x 79.92 x 37.40 in) | 2505 x 2030 x 950 mm (98.62 x 79.92 x 37.40 in)
Dimensiones embalaje | 2655 x 2116 x 1152 mm (104.53 x 83.30 x 45.35 in) | 2655 x 2116 x 1152 mm (104.53 x 83.30 x 45.35 in)
Peso embalaje | 1330 kg / 2932 lb | 1330 kg / 2932 lb
* Dependiendo del tipo de hoja y del material del tubo

Características / especificaciones técnicas

• Modelo: CC1100
• Marca: AXXAIR
• Rango de diámetro exterior del tubo: 711 – 1080 mm (28 – 42,52 in)
• Capacidad de corte: hasta 0,3 in / 8 mm (según hoja y material)
• Motorización: eléctrica (1200 W) o neumática
• Tensión (eléctrica): 110 / 220 V; Frecuencia: 50–60 Hz
• Sistema de sujeción: sujeción concéntrica en acero inoxidable con mordazas inox
• Opciones: rotación y sujeción automáticas, mesa regulable en altura, banco de apoyo
• Nivel sonoro: 90 dB (eléctrico) / 95 dB (neumático)
• Nivel de vibración (eléctrico): < 2.5 m/s2
• Peso unitario: 1100 kg (2425 lb)
• Dimensiones máquina: 2505 x 2030 x 950 mm
• Dimensiones embalaje: 2655 x 2116 x 1152 mm
• Peso embalaje: 1330 kg (2932 lb)
