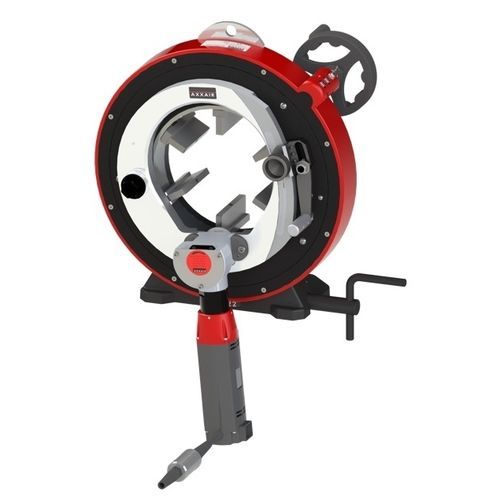

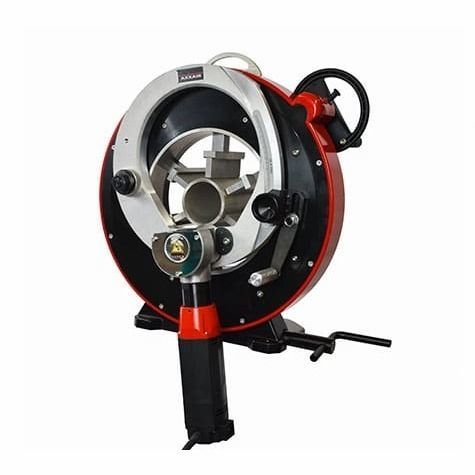

Cortatubos de acero inoxidable CC222

eléctricoorbitalmontado sobre banco

Descripción
La CC222 es una máquina de corte orbital diseñada para la preparación precisa de tubos en entornos industriales. Genera cortes cuadrados y sin rebabas en acero, acero inoxidable y aleaciones especiales. Su diseño favorece la portabilidad y la operación ergonómica, manteniendo calidad de corte uniforme en toda la gama de diámetros.

Ventajas del producto

• Sistema de sujeción concéntrico en acero inoxidable con múltiples puntos de contacto que amplía el rango de trabajo y evita la deformación del tubo.
• Mordazas en acero inoxidable para proteger la superficie del tubo frente a contaminaciones.
• Rueda de rotación distintiva que ofrece giro suave, aumentando la vida útil de la hoja y la calidad del corte.
• Palanca de penetración para un acoplamiento controlado y constante de la hoja, mejorando la seguridad y la vida útil de la hoja.
• Corta distancia entre hoja y mordazas para reducir vibraciones y mejorar la precisión del corte.

Materiales de consumo y accesorios

• Hojas de alta calidad para cortes cuadrados sin rebabas (< 0.25 mm / 0.01" de perpendicularidad).
• Aceite y pasta lubricantes.
• Bancos de apoyo para tubos largos.
• Sistema automático de rotación y sujeción para mayor repetibilidad y productividad.
• Kits de conversión para tres operaciones: corte, biselado y preparación para soldadura.

Tabla de especificaciones (por versión)
Descripción | Eléctrico estándar | Eléctrico rápido | Neumático
N.º de referencia | 222FS15 / 222FS25 | 222FS19 / 222FS29 | 222PD
Rango de diámetros | 2.375 – 8.625 in / 55 – 228 mm | 2.375 – 8.625 in / 55 – 228 mm | 2.375 – 8.625 in / 55 – 228 mm
Capacidad de corte* | Hasta 0.6 in / 15 mm | Hasta 0.6 in / 15 mm | Hasta 0.6 in / 15 mm
Velocidad de rotación | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
Potencia motor eléctrico | 1200 W | 1200 W | n/a
Tensión | 110 o 220 V | 110 o 220 V | n/a
Frecuencia | 50 / 60 Hz | 50 / 60 Hz | n/a
Presión de aire | n/a | n/a | 43.5 – 87 psi / 3 – 6 bar
Radiación acústica máx. | 90 dB | 90 dB | 95 dB
Nivel de vibración | < 2.5 m/s2 | < 2.5 m/s2 | n/a
Peso unitario | 59 kg / 130 lbs | 59 kg / 130 lbs | 59 kg / 130 lbs
Dimensiones máquina | 21.57 x 23.38 x 11.96 in / 548 x 594 x 304 mm | 21.57 x 23.38 x 11.96 in / 548 x 594 x 304 mm | 21.57 x 23.38 x 11.96 in / 548 x 594 x 304 mm
Dimensiones embalaje | 39.37 x 22.44 x 34.25 in / 1000 x 570 x 870 mm | 39.37 x 22.44 x 34.25 in / 1000 x 570 x 870 mm | 39.37 x 22.44 x 34.25 in / 1000 x 570 x 870 mm
Peso embalaje | 192 lbs / 87 kg | 192 lbs / 87 kg | 192 lbs / 87 kg
*Dependiendo del tipo de hoja y del material del tubo

Especificaciones técnicas

• Modelo: CC222
• Marca: AXXAIR
• Rango diámetro exterior: 2.375 – 8.625 in / 55 – 228 mm
• Profundidad máxima de corte: hasta 0.6 in / 15 mm (según hoja y material)
• Opciones de accionamiento: eléctrico estándar, eléctrico rápido, neumático
• Velocidades de hoja: 30–75 rpm (estándar), 95–280 rpm (rápido), 60–110 rpm (neumático)
• Potencia motor eléctrico: 1200 W (versiones eléctricas)
• Tensión / frecuencia: 110/220 V — 50/60 Hz
• Presión de aire (neumático): 43.5–87 psi / 3–6 bar
• Nivel acústico: hasta 95 dB según versión
• Nivel de vibración: < 2.5 m/s2 (eléctrico)
• Peso unitario: 59 kg / 130 lbs
• Dimensiones máquina: 548 x 594 x 304 mm
• Dimensiones embalaje: 1000 x 570 x 870 mm; Peso embalaje: 87 kg / 192 lbs
