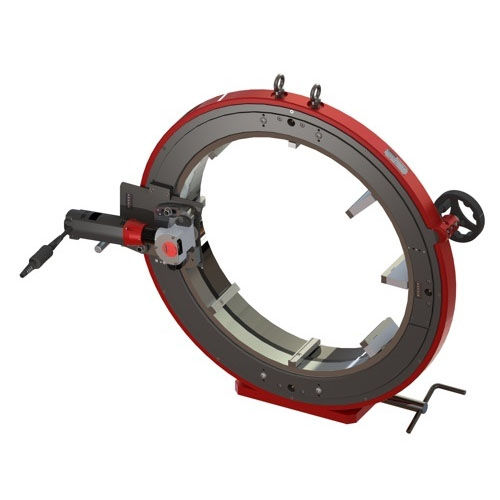

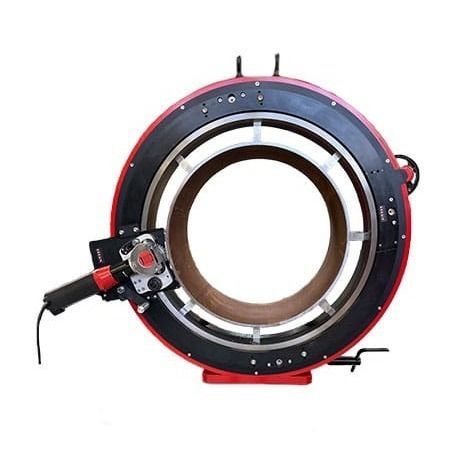

Cortatubos de acero inoxidable CC721

eléctricoorbitalmontado sobre banco

Resumen
Diseñada para aplicaciones en tubos de gran diámetro, la máquina de corte orbital CC721 cubre diámetros exteriores de 18" a 28" (447–725 mm). Su proceso de corte orbital realiza cortes cuadrados y sin rebabas preservando la geometría del tubo sin distorsión por fuerza de corte. Adecuada para todos los aceros y aleaciones exóticas. Disponible con motores 1200 W eléctricos (estándar o alta velocidad) o neumáticos.

Características principales

• Rango de corte orbital: 18 – 28" / 447 – 725 mm
• Cortes cuadrados sin rebabas con desviación de perpendicularidad reducida (< 0,25–0,4 mm según la hoja)
• Sistema de sujeción concéntrico en acero inoxidable con múltiples puntos de contacto para evitar deformaciones
• Opciones de motor: eléctrico estándar, eléctrico de alta velocidad, neumático (variantes eléctricas: 1200 W, 110/220 V)
• Rueda de rotación de giro suave y diseño de vibración reducida para alargar la vida de la hoja y mejorar la calidad de corte
• Palanca de penetración para un acoplamiento de la hoja controlado y constante, mejorando la seguridad y la vida útil de la hoja

Consumibles y accesorios

• Hojas de sierra de alta calidad para cortes sin rebabas (< 0,25–0,4 mm de perpendicularidad según la hoja)
• Aceite y pasta lubricante para corte
• Bancos y soportes para manipulación de tubos largos

Especificaciones (matriz por tipo de motor)
Descripción: Motor eléctrico estándar | Motor eléctrico alta velocidad | Neumático
Referencia: 721FS15 / 721FS25 | 721FS19 / 721FS29 | 721PD
Rango de diámetro: 18 – 28" / 447 – 725 mm | 18 – 28" / 447 – 725 mm | 18 – 28" / 447 – 725 mm
Capacidad de corte*: Hasta 0.6" / 15 mm | Hasta 0.6" / 15 mm | Hasta 0.6" / 15 mm
Velocidad de giro de la hoja: 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
Potencia motor eléctrico: 1200 W | 1200 W | n/d
Tensión: 110 / 220 V | 110 / 220 V | n/d
Frecuencia: 50 – 60 Hz | 50 – 60 Hz | n/d
Presión de aire de trabajo: n/d | n/d | 43.5 – 87 psi / 3 – 6 bar
Radiación acústica máx.: 90 dB | 90 dB | 95 dB
Nivel de vibración: < 2.5 m/s2 | < 2.5 m/s2 | n/d
Peso unidad: 256 kg / 564.4 lbs (todas las variantes)
Dimensiones máquina: 1104 x 1077 x 315 mm (44.88 x 42.40 x 12.40")
Dimensiones embalaje: 648 x 1220 x 1340 mm (25.51 x 48.03 x 52.76")
Peso embalaje: 256 kg / 564 lbs (todas las variantes)
* Dependiendo del tipo de hoja y del material del tubo

Ventajas del producto

• El sistema de sujeción concéntrico en acero inoxidable con múltiples puntos de contacto aumenta la estabilidad y evita la deformación del tubo
• Las mordazas de acero inoxidable protegen la superficie del tubo contra la contaminación
• La rueda de rotación suave reduce el desgaste y mejora la vida útil de la hoja
• La palanca de penetración garantiza un acoplamiento uniforme de la hoja, alargando su vida y mejorando la seguridad
• La corta distancia entre hoja y mordazas reduce las vibraciones y mejora la calidad del corte

Especificaciones técnicas

• Modelo: CC721
• Rango Ø tubo: 18 – 28" / 447 – 725 mm
• Capacidad máxima de corte: hasta 0.6" / 15 mm (según hoja y material)
• Velocidades de hoja: 30–75 rpm (eléctrico estándar) / 95–280 rpm (eléctrico rápido) / 60–110 rpm (neumático)
• Potencia motor eléctrico: 1200 W (variantes eléctricas)
• Tensión (eléctrico): 110 / 220 V; Frecuencia: 50–60 Hz
• Presión de aire (neumático): 43.5 – 87 psi / 3 – 6 bar
• Radiación acústica: 90 dB (eléctrico) / 95 dB (neumático)
• Nivel de vibración: < 2.5 m/s2 (variantes eléctricas)
• Peso unidad: 256 kg / 564.4 lbs
• Dimensiones máquina: 1104 x 1077 x 315 mm
• Dimensiones embalaje: 648 x 1220 x 1340 mm; Peso embalaje: 256 kg
