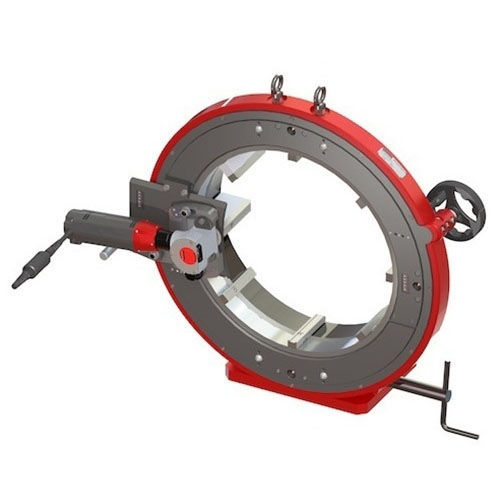

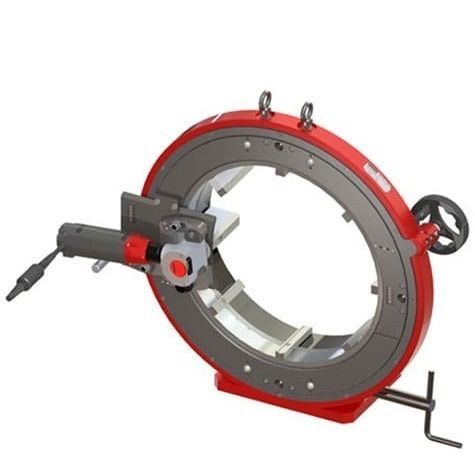

Cortatubos de acero inoxidable CC521

eléctricoorbitalmontado sobre banco

Descripción
La CC521 es una máquina de corte orbital para tubos y conductos con diámetros exteriores de 12,75" a 20" (312–522 mm). La hoja gira de forma concéntrica alrededor del tubo para producir cortes cuadrados y sin rebabas, sin deformación, incluso en paredes de hasta 15 mm (0,6"). Disponible en versiones neumática o eléctrica (1200 W, 110 V o 220 V), es apta para aceros y aleaciones exóticas en aplicaciones industriales de alta exigencia.

Ventajas del producto

• Sistema de sujeción concéntrico en acero inoxidable con múltiples puntos de contacto que evita la deformación y garantiza la reproducibilidad del corte.
• Mordazas de acero inoxidable que protegen la superficie del tubo frente a la contaminación.
• Rueda de rotación que proporciona giro suave, prolongando la vida útil de la cuchilla y manteniendo la calidad del corte.
• Palanca de penetración que asegura el acoplamiento constante de la hoja para cortes uniformes, mayor seguridad y mayor vida útil de la hoja.
• Corta distancia entre hoja y mordazas que reduce vibraciones y mejora la precisión de corte.

Consumibles y accesorios

• Hojas de alta calidad para cortes cuadrados sin rebabas (< 0.4 mm / 0.015" de perpendicularidad)
• Aceite y pasta lubricantes
• Bancos de apoyo para tubos largos

Especificaciones
Descripción | Motor eléctrico estándar | Motor eléctrico alta velocidad | Neumático
Ref. | 521FS15 / 521FS19 | 521FS25 / 521FS29 | 521PD
Rango diámetro | 12,75 – 20" / 312 – 522 mm | 12,75 – 20" / 312 – 522 mm | 12,75 – 20" / 312 – 522 mm
Capacidad de corte* | Hasta 0,6" / 15 mm | Hasta 0,6" / 15 mm | Hasta 0,6" / 15 mm
Velocidad de hoja | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
Potencia motor eléctrico | 1200 W | 1200 W | n/a
Tensión / Frecuencia | 110 / 220 V — 50–60 Hz | 110 / 220 V — 50–60 Hz | n/a
Presión aire (neum.) | n/a | n/a | 43.5 – 87 psi / 3 – 6 bar
Radiación acústica máx. | 90 dB | 90 dB | 95 dB
Nivel de vibración | < 2.5 m/s2 | < 2.5 m/s2 | n/a
Peso unidad | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs
Dimensiones máquina | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm
Dimensiones embalaje | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm
Peso embalaje | 492 lbs / 223 kg | 492 lbs / 223 kg | 492 lbs / 223 kg
*según la hoja y el material

Características / especificaciones técnicas

• Modelo: CC521
• Rango OD: 12,75" – 20" (312 – 522 mm)
• Capacidad de corte: hasta 0,6" / 15 mm
• Velocidades: 30–75 rpm (eléctrico estándar), 95–280 rpm (eléctrico rápido), 60–110 rpm (neumático)
• Motor eléctrico: 1200 W
• Tensión/frecuencia: 110 / 220 V, 50–60 Hz
• Presión aire: 43.5–87 psi / 3–6 bar (neum.)
• Nivel acústico: 90–95 dB
• Mordazas inox multicontacto, opciones de rotación y sujeción automáticas
