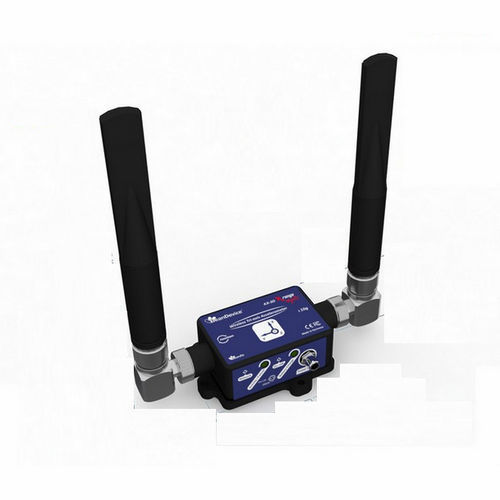

Acelerómetro triaxial Beandevice AX-3D XRange ±2g or ±10g - High Gain Antenna

MEMSsin cableprogramable

Descripción del producto:El BeanDevice® 2.4GHz AX-3D XRange es un sensor de vibraciones inalámbrico de alto rendimiento diseñado para la monitorización industrial IoT. Combina robustez, precisión y conectividad inalámbrica de largo alcance, destacando en el análisis de vibraciones en tiempo real, mantenimiento predictivo y monitorización de la salud estructural para maquinaria, puentes y obras de construcción.Características principales:Sensor de vibración triaxial de bajo ruido: ±2g (45 µg/√Hz) o ±10g (100 µg/√Hz) para la monitorización precisa de vibraciones IoT en SHM y mantenimiento predictivo.Conectividad inalámbrica robusta: 2,4 GHz sin licencia para una transmisión de datos fiable y de largo alcance en entornos industriales.Procesamiento en tiempo real y conformidad: Informes DIN 4150-3 (±2g) a través de BeanScape® con FFT, PPV y alertas.Filtro antialiasing: Filtro Butterworth de 5º orden programable de forma remota para obtener datos de vibraciones limpios y de alta fidelidad y análisis FFT.Montaje versátil: Opciones de montaje con tornillo o doble tornillo y magnético para una instalación fácil y segura en cualquier superficie.Opciones de antena: Alta ganancia para un mayor alcance o radomo compacto para configuraciones difíciles y con espacio limitado.Diseño duradero: Carcasa de aluminio resistente al agua IP67, ligera y con protección ESD para un uso intensivo.Registro de alta capacidad: Almacena 8M de registros y batería recargable para una monitorización ininterrumpida.Filtro hardware incorporado:Equipado con un filtro anti-aliasing de 5º orden (programable remotamente) y un filtro IIR por software, el BeanDevice® 2.4GHz AX-3D XRange garantiza un funcionamiento fiable en entornos exigentes como obras de construcción y monitorización estructural.Función TimeSync®: Consigue una sincronización horaria de ±2,5 ms entre redes de sensores inalámbricos, mejorando la fusión de datos y el análisis modal.Selecciones de antenas de alto rendimiento:Antena radomo: Compacta y robusta, ideal para aplicaciones con limitaciones de espacio. Alcance típico: 150 m (LOS), 30-60 m (NLOS).Antena de alta ganancia: Optimizada para un alcance máximo. Alcance típico: 400 m (LOS), 60-120 m (NLOS).Opciones de montaje para cada entorno:Base de montaje con tornillos estándar: Permanente y segura para aplicaciones de larga duración. Ideal para instalaciones industriales, exteriores o de alta vibración.Base de modo dual (añada -M al código del producto): Magnética + atornillada en una, sin necesidad de piezas adicionales. Se encaja a presión magnéticamente (sujeción de más de 10 kg) o se atornilla de forma permanente. Opcional: Soporte de pared de 90° con ojo de buey: Alineación de precisión para montaje vertical/en pared. Compatible con ambas bases de montaje.Análisis avanzado de vibraciones con BeanScape® Premium:Monitorización en tiempo real: Visualización de datos de vibración y velocidad.Herramientas de análisis completas: FFT (transformada rápida de Fourier), PPV (velocidad pico de partículas) y mediciones de velocidad.Informes automatizados: Resultados FFT con valores PPV e informes de análisis de velocidad conformes con las normas DIN 4150-3.Alertas proactivas: Genera automáticamente notificaciones de alarma por correo electrónico cuando se superan los umbrales de activación.Aplicaciones:Monitorización de vibraciones del suelo en obrasMediciones dinámicas para material rodantePruebas y mediciones para material rodanteMonitorización de la salud estructural (SHM) para edificios e infraestructurasAnálisis de vibraciones para mantenimiento predictivo y diagnósticoComparado con la versión estándar, el modelo XRange proporciona una mayor capacidad del registrador de datos y admite montaje con tornillos y magnético para una mayor flexibilidad de instalación.Especificaciones técnicas:Sensor de vibraciones triaxial inalámbrico de alto rendimiento basado en tecnología MEMSVisualización de FFT y velocidad en tiempo realInforme automático conforme a la norma DIN4150-3 (Excel, PDF y Word) con valores de FFT, PPV y velocidad (versión ± 2g con BeanScape® 2.4GHZ Premium)Modos de medición avanzados: supervisión continua o modo de activación de eventosAlcance inalámbrico: Antena de alta ganancia: 400m máx LOS, 60-120m (NLOS); Antena de bajo perfil integrada: 150m máx, 30-60m (NLOS)Rango de medición: ± 2g o ± 10gMuy baja densidad de ruido: 45 µg/√Hz (versión ± 2g), 100 µg/√Hz (versión ± 10g)Frecuencia de muestreo máxima: 3 KSPS (si 1 canal habilitado)Filtro Butterworth de hardware antialiasing (5º orden) con una frecuencia de corte programable de 1 Hz a 2 KHzRegistrador de datos integrado: hasta 8 millones de puntos de datos (con fechado de eventos)Batería recargable de polímero de litio integrada con cargador de batería industrial (8-28VDC)Carcasa de aluminio impermeable (IP67 | Nema 6) (dimensiones Lxlxh: 100x71x38 mm)Proceso de montaje: montaje con tornillos o montaje magnéticoFunción TimSync: Sincronización horaria a través de las redes de sensores inalámbricos con una precisión de ±2,5 msEspecificaciones del acelerómetro:Tecnología del acelerómetro: Tecnología MEMS precisa y de bajo consumoResolución del sensor: Versión ±2g: 0,1mg; versión ±10g: 0,3mgNo linealidad típica (escala completa, @ 25°C): ±0,1%Convertidor analógico-digital: 16 bits, arquitectura SAR con compensación de temperaturaRespuesta en frecuencia del sensor (-3 dB): DC a 800 HzDensidad espectral de ruido: ±2g Versión: 45 µg/√Hz; versión ±10g: 100 µg/√HzVariación del offset cero-g de RT sobre Temp: ±0,1 mg/°CVariación de la sensibilidad de RT sobre Temp: versión ±2g: ±0,01 %/°C (XY), ±0,02 %/°C (Z); versión ±10g: ±0.01 %/°COfset Error ratiométrico: ±2g Versión: 2mg; ±10g versión: ±0,2% (XY), ±0,1% (Z)Sensibilidad Error ratiométrico: ±2g Versión: ±1,25% (X-Y), ±0,2% (Z); ±10g versión: ±1,6% (X-Y), ±0,2% (Z)Sensibilidad de ejes cruzados: 1%Anti-aliasing Filtro de hardware: Filtro Butterworth de 5º orden - frecuencia de corte: 1 Hz a 2000 Hz programable a distancia (BeanScape®)Especificaciones RF:Pila de protocolos inalámbricos: Tecnología de radio de 2,4 GHz ultrapotente y sin licencia (IEEE 802.15.4E)Topología WSN: Punto a punto / EstrellaTasa de datos: 250 Kbits/sCaracterísticas RF: ISM 2.4GHz - 16 Canales. Arquitectura de diversidad de antena diseñada por BeanAir®Potencia TX: +18 dBmSensibilidad del Receptor: -104 dBmAlcance Máximo de Radio: Antena de alta ganancia: 400 m máx. (LOS), 60-120 m (NLOS); Antena radomo integrada: 150 m máx. (LOS), 30-60 m (NLOS)Diversidad de antenas: Versión de antena de alta ganancia: 2 x antena tipo N de 5 dBi, IP67; Versión de antena radomo: 2 x antena de 1,9 dBi, IP67Mecánica y entorno:Carcasa: Aluminio AL6061 y carcasa impermeableDimensiones en mm (LxAxA): 100 x 71 x 38 (sin antenas Radome, con ojal de montaje)Peso (con batería interna y antena Radome): 240g (montaje con tornillos), 265g (montaje magnético)Peso (con batería interna y antena de alta ganancia): 440g (montaje con tornillos), 465g (montaje magnético)Resistencia a los golpes: 150g durante 50 msTemperatura de funcionamiento: -40 °C a +60 °C (se requiere parasol para la exposición directa al sol)Humedad máxima: 90 %RNormas y certificaciones de radio: Directiva de etiquetado CE R&TTE (Radio) ETSI EN 300 328, FCC (Norteamérica), ARIB STD-T66 Ver 3.6, ROHS - Directiva 2002/95/CEPlaca base: Aluminio anodizado negro AL 7075 con montaje robusto en tres puntosOpción de montaje con tornillos: 3 tornillos, dimensión M5. Opción de montaje con imán: el dispositivo debe montarse sobre una superficie de acero: IP67 | Nema 6Accesorios incluidos:1x Imán para encender/apagar el dispositivo1x Tapón M8 para fuente de alimentaciónAccesorios y servicios opcionales:Fuente de alimentación externa: Enchufe de pared, fuente de alimentación conmutada 12V @ 1,25A con conector M8 sellado (IP67/Nema 6)Soporte de montaje: soporte de 90° para BeanDevice (Xrange smartsensor) con 4 tornillos M5 + contratuercaCable de extensión M8 para fuente de alimentación externa: Cable moldeado con conector macho M8-3pins, PVC con protección de blindaje, IP67 | Nema 6, Longitud del cable: 2m, 5m, 10mCertificado de calibración proporcionado por Beanair Sensors (método de calibración estática en placa de superficie de granito DIN876)
