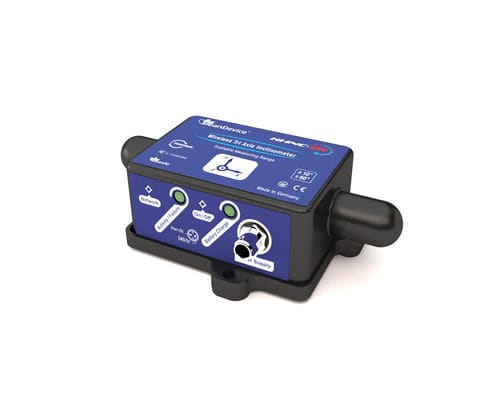

Inclinómetro triaxial HI-INC SR

de radioIoTMEMS

Resumen del producto:El BeanDevice® HI-INC SR es un sensor inclinométrico triaxial inalámbrico de alto rendimiento basado en tecnología MEMS, diseñado para sistemas de monitorización industrial. Presenta un rango de medición escalable (±10° y ±90°, con ajuste automático del rango en función de la aplicación) y ofrece una precisión excepcional (±0,01° para el rango de ±10° y ±0,02° para el rango de ±90°). El dispositivo también incorpora un sensor de temperatura integrado situado en la base del dispositivo para controlar la temperatura del equipo o la estructura.Características principales:Inclinómetro triaxial inalámbrico de alto rendimiento con rango escalable: ±10° (precisión de ±0,01°) y ±90° (precisión de ±0,02°)Sensor de temperatura integrado para compensación de temperatura en tiempo real y control del estado del equipo o la estructuraConectividad inalámbrica robusta: 2,4 GHz sin licencia para una transmisión de datos fiable y de largo alcance en entornos industriales (IEEE 802.15.4E)Montaje versátil: Opciones de montaje con tornillo o doble tornillo y magnético para una instalación fácil y segura en cualquier superficieOpciones de antena: Alta ganancia para un mayor alcance o radomo compacto para instalaciones difíciles y con limitaciones de espacioDiseño duradero: Carcasa de aluminio resistente al agua IP67, ligera y con protección ESD para un uso intensivoRegistro de alta capacidad: Almacena hasta 8 millones de registros y cuenta con una batería recargable para una supervisión ininterrumpidaSelecciones de antenas de alto rendimiento:Antena de radomo: Compacta y robusta, ideal para aplicaciones con limitaciones de espacio. Alcance inalámbrico típico: 150 m (línea de visión), 30-60 m (sin línea de visión)Antena de alta ganancia: Optimizada para un alcance máximo, hasta 400 m (línea de visión), 60-120 m (sin línea de visión)Opciones de montaje:Base de montaje con tornillos estándar: Permanente y segura para aplicaciones a largo plazo, ideal para configuraciones industriales, exteriores o de alta vibraciónBase de modo dual (añada -M al código del producto): Magnético + tornillo en uno, encaje magnéticamente (sujeción de más de 10 kg) o tornillo para permanencia, perfecto para despliegues rápidos o configuraciones reutilizablesOpcional: Soporte de pared de 90° con ojo de buey para alineación de precisión para montaje vertical/en pared, compatible con ambas bases de montajeSoftware e integración:Viene con una versión complementaria de BeanScape® 2.4GHz Lite para visualización de datos en tiempo real.4GHz Lite para la visualización de datos en tiempo real y el registro/copias de seguridad de datos en formato CSVSoporta la integración con sistemas de terceros mediante el protocolo Modbus TCP/RTU/ASCII (a través de BeanGateway®)Aplicaciones:Topografía del terrenoVigilancia del estado estructural (SHM)Pruebas y medicionesVigilancia de traviesas de ferrocarrilVigilancia de puentesVigilancia de estaciones base de antenasVigilancia de buques de cargaVigilancia de obras de construcciónEspecificaciones técnicas:Tecnología de inclinómetro: Tecnología MEMS precisa y de bajo consumoRango de medición escalable: ±10° o ±90° seleccionable por el usuario, con ajuste automático del rangoResolución del sensor: 0.0055°Densidad de ruido: Rango de ±10°: 0.0007 °/√Hz (Y), 0,008 °/√Hz (X, Z); rango ±90°: 0.0012 °/√Hz (todos los ejes)Precisión del sensor: ±0,01° para el rango de ±10°, ±0,02° para el rango de ±90°Dependencia de la temperatura de la sensibilidad: ±0,1 % (de -25°C a +85°C)Deriva del tiempo de vida del offset (@25°C): ±0,08°Respuesta de frecuencia del sensor (-3 dB): DC a 10 Hz (±10°), DC a 40 Hz (±90°, Auto Range), DC a 70 Hz (±90°)Calibración: Calibrado en fábrica para ±10° y ±90°, ajustes guardados en la memoria flash del sensor, posibilidad de recalibración por el usuario o un laboratorio externoSensor de temperatura integrado: Rango: -40°C a +60°C, Resolución: ±0,06°C, Precisión: ±1°CPila de protocolos inalámbricos: IEEE 802.15.4E, ISM 2,4 GHz, 16 canales, velocidad de datos de 250 Kbits/s, potencia de transmisión de +18 dBm, sensibilidad de recepción de -104 dBmAlcance de radio máximo: Antena de alta ganancia: 400 m (LOS), 60-120 m (NLOS); Antena radomo: 150 m (LOS), 30-60 m (NLOS)Diversidad de antenas: Alta ganancia: 2 antenas tipo N de 5 dBi, IP67; Radomo: 2 antenas de 1,9 dBi, IP67Registrador de datos integrado: Hasta 8 millones de puntos de datos, 20 minutos para descargar toda la memoria de forma inalámbricaFunción TimeSync: Precisión de sincronización del reloj ±2,5 ms (a 25°C), tolerancia del cristal ±10ppmCarcasa: Aluminio AL6061, impermeable IP67 (Nema 6), dimensiones 100 x 71 x 38 mm (sin antenas), peso: 240 g (montaje con tornillo, radomo), 265 g (magnético, radomo), 440 g (tornillo, alta ganancia), 465 g (magnético, alta ganancia)Resistencia a los golpes: 150 g durante 50 msTemperatura de funcionamiento: RB: -40°C a +60°C; XT: -40°C a +75°C (descarga de la batería)Humedad máxima: 90 %RHertificaciones: CE, FCC, ARIB STD-T66 Ver 3.6, ROHSPlaca base: Aluminio anodizado negro AL 7075, resistente montaje en tres puntos, montaje con tornillos (3 x M5, 5 ±1Nm), montaje con imán (superficie de acero)Fuente de alimentación: Batería recargable de polímero de litio integrada (2 Ah), cargador de batería industrial (8-28VDC), protección contra sobretensión/sobrecorriente/cortocircuito/subtensión, control de la temperatura de la batería, consumo de corriente: 30-40 mA (adquisición), 55 mA (transmisión por radio), Accesorios incluidos:1x Imán para encender/apagar el dispositivo1x Tapón M8 para fuente de alimentaciónAccesorios opcionales:Fuente de alimentación externa (enchufe de pared, modo interruptor 12V @ 1.25A, enchufe M8 estanco, IP67)Sistema solar autónomo (varias referencias para las versiones RB y XT)Célula primaria externa en caja estanca IP67 (caja de baterías con 3 células Li-SOCL2 de 6500mAh, Ref: PRIM-XTENDER)Soporte de 90° para montaje (Ref: SMART-BRACK-MNT)Cables de extensión M8 (2m, 5m, 10m, Ref: CBL-M8-2M, CBL-M8-5M, CBL-M8-10M)Certificado de calibración (Ref: CERT-CAL-SMART)Garantía: Garantía limitada de 2 años por defectos debidos a materiales o mano de obra defectuosos.
