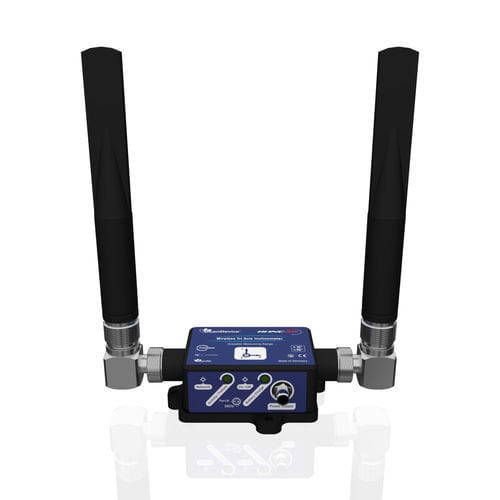

Inclinómetro triaxial HI-INC-SR

de radiopunto a puntoMEMS

Descripción general del producto El BeanDevice® HI-INC SR es un inclinómetro triaxial inalámbrico de alto rendimiento diseñado con un rango de medición escalable (±10° y ±90°, con ajuste automático del rango en función de la aplicación). Proporciona una precisión excepcional, ofreciendo una exactitud de hasta ±0,01° para el rango de ±10° y de ±0,02° para el rango de ±90°. Además, incorpora un sensor de temperatura integrado, situado en la base del dispositivo, para controlar la temperatura de su equipo o estructura. Características principales

• Inclinómetro triaxial inalámbrico de alto rendimiento con rango escalable: ±10° (precisión de ±0,01°) y ±90° (precisión de ±0,02°)
• Sensor de temperatura incorporado: Permite la compensación de la temperatura en tiempo real y la supervisión del estado de los equipos/estructuras
• Robusta conectividad inalámbrica: 2,4 GHz sin licencia para una transmisión de datos fiable y de largo alcance en entornos industriales
• Montaje versátil: Opciones de montaje con tornillo o doble tornillo y magnético para una instalación fácil y segura en cualquier superficie
• Opciones de antena: De alta ganancia para un mayor alcance o radomo compacto para duras, configuraciones de espacio limitado
• Diseño duradero: IP67 carcasa de aluminio resistente al agua, ligero y ESD-protegido para uso rudo
• Alta capacidad de registro: Almacena 8M de registros y batería recargable para una monitorización ininterrumpida

Selección de antenas de alto rendimiento Nuestras soluciones de antena están diseñadas para proporcionar una conectividad inalámbrica fiable en diversos entornos operativos:

• Antena de cúpula: Compacta, robusta, ideal para aplicaciones con limitaciones de espacio. Alcance inalámbrico típico: 150 m (línea de visión), 30-60 m (sin línea de visión)
• Antena de alta ganancia: Optimizada para un alcance máximo, hasta 400 m (línea de visión), 60-120 m (sin línea de visión)

Opciones de montaje para cada entorno Despliegue su sensor de forma más rápida e inteligente con soluciones de montaje versátiles: diseñadas para cualquier superficie, cualquier entorno y sin complicaciones de instalación.

• Base de montaje con tornillos estándar: Permanente y segura para aplicaciones de larga duración. Ideal para instalaciones industriales, exteriores o de alta vibración.
• Base de doble modo (añada -M al código de producto): Magnético + tornillo en uno-no se necesitan piezas adicionales. Se encaja a presión magnéticamente (sujeción de más de 10 kg) o se atornilla de forma permanente. Perfecto para despliegues rápidos o configuraciones reutilizables.
• Opcional: Soporte de pared de 90° con ojo de buey: Alineación de precisión para montaje vertical/en pared. Compatible con ambas bases de montaje.

Software e integración El BeanDevice® HI-INC SR se suministra con una versión complementaria de BeanScape® 2.4GHz Lite, que ofrece:

• Visualización de datos en tiempo real para una supervisión rápida y sobre el terreno
• Registro de datos y copias de seguridad en formato CSV, lo que permite un fácil análisis y generación de informes
• Integración con sistemas de terceros mediante el protocolo Modbus TCP/RTU/ASCII (a través de BeanGateway®)

Aplicaciones El BeanDevice® HI-INC SR es adecuado para una amplia gama de casos de uso, entre los que se incluyen:

• Monitoreo de la salud estructural (SHM)
• Pruebas y mediciones
• Monitoreo de traviesas de ferrocarril
• Monitoreo de puentes
• Monitoreo de estaciones base de antenas
• Monitoreo de buques de carga
• Monitoreo de obras de construcción

Accesorios incluidos

• 1x Imán para encender/apagar el dispositivo
• 1x Tapón M8 para la fuente de alimentación

Accesorios y servicios opcionales

• Fuente de alimentación externa: Enchufe de pared, fuente de alimentación conmutada 12V @ 1,25A con tapón M8 sellado (IP67/Nema 6)
• Sistema solar Standalone: Panel solar de alta eficiencia con controlador de carga solar y batería de plomo (varias referencias para las versiones XT y RB)
• Célula primaria externa en una caja impermeable IP67: Caja de batería impermeable IP67 para aplicaciones de monitorización a largo plazo, compatible con las versiones XT y RB
• Montaje en soporte: soporte de 90° para BeanDevice (Xrange smartsensor) con 4 tornillos M5 + contratuerca
• Cable de extensión M8 para alimentación externa: Cable moldeado con conector macho M8-3pins, disponible en longitudes de 2m, 5m y 10m
• Certificado de calibración proporcionado por Beanair Sensors (método de calibración estática en placa de superficie de granito DIN876)

Especificaciones técnicas Especificaciones del sensor Tecnología de inclinómetro: Tecnología MEMS precisa y de bajo consumo Rango de medición escalable: rango seleccionable por el usuario ±10° o ±90°, con ajuste automático del rango en función de la aplicación Resolución del sensor: 0.0055° Densidad de ruido: para un rango de ±10°: 0.0007 °/√Hz en el eje Y, 0,008 °/√Hz en los ejes X, Z; para un rango de ±90°: 0.0012 °/√Hz en todos los ejes Precisión del sensor (escala completa, @ 25 °C, modo de medición estática cada 2 s): ±0,01° para el rango de medición de ±10°, ±0,02° para el rango de medición de ±90° Dependencia de la sensibilidad de la temperatura (rango de temperatura -25°C a +85°C): ±0,1 Deriva de tiempo de vida del offset (@25°C): ±0,08 ° Respuesta en frecuencia del sensor (-3 dB): DC a 10 Hz para ±10° rango de medición, DC a 40 Hz para ±90° rango de medición (Rango Automático), DC a 70 Hz para ±90° rango de medición Calibración: Calibrado en fábrica para un rango de ±10° y ±90° con ajustes de calibración respaldados en la memoria Flash del sensor. Método de calibración utilizado: Calibrado espalda con espalda con un sensor de referencia. Los procedimientos de recalibración están disponibles en el sitio web, y el sensor puede ser recalibrado por el usuario o con un Laboratorio externo. Sensor de temperatura integrado Rango de temperatura: -40°C a +60°C Resolución de la medición: ±0,06°C Precisión del sensor: ±1°C Ajustes configurables desde el software BeanScape® 2.4GHz Modo de adquisición de datos: Adquisición de datos estática: Adquisición de datos de bajo ciclo de trabajo (LDCDA) y modo de alarma (basado en umbrales de alarma). Latido de medición de 1s a 24 horas. Adquisición dinámica de datos (no disponible en dispositivos con extensión de ref. XT): Modo Streaming y S.E.T. (Streaming con activador de eventos) Umbral de alarma: Alarmas de tres niveles: Alerta < Acción < Alarma Frecuencia de muestreo (en modo streaming y S.E.T): Mínimo: 1 SPS; Máximo: 20 SPS en cada eje para un rango de medición de ±10° (Static y Auto Range), para un rango de medición de ±90° (Auto Range); Máximo: 80 SPS en cada eje para un rango de medición de ±90° (Static Range) Rango de medición escalable: ±10°, ±90° y ±10°/±90° automático Modo de alimentación: Modo de ahorro de batería y modo de alimentación activa (no disponible en la versión XT, fuente de alimentación externa) Especificaciones RF Protocolo inalámbrico: Tecnología de radio de 2,4 GHz ultrapotente y sin licencia (IEEE 802.15.4E) Topología WSN: Punto a punto / Estrella Velocidad de transmisión de datos: 250 Kbits/s Características RF: ISM 2.4GHz - 16 Canales. Arquitectura de diversidad de antena diseñada por BeanAir Potencia TX: +18 dBm Sensibilidad del receptor: -104 dBm Alcance máximo de radio: Antena de alta ganancia: 400 m máx. (L.O.S., antena orientada en posición vertical, BeanGateway instalado en un mástil de 10 metros de altura), 60-120 m (N.L.O.S.); Antena radomo integrada: 150 m máx. (L.O.S.), 30-60 m (N.L.O.S.) Antena: Diversidad de antenas; versión de antena de alta ganancia: 2 x antena tipo N de 5 dBi, IP67; versión de antena radomo: 2 x antena de 1,9 dBi, IP67 Registrador de datos integrado Capacidad de almacenamiento: hasta 8 millones de puntos de datos Descarga inalámbrica de datos: 20 minutos para descargar toda la memoria (tiempo medio) Función TimeSync: Sincronización del reloj a través de las redes de sensores inalámbricos (WSN) Precisión de sincronización del reloj: ±2,5 ms (a 25°C) Especificaciones del cristal: Tolerancia ±10ppm, estabilidad ±10ppm Medio ambiente y mecánica Carcasa: Aluminio AL6061 y carcasa estanca Dimensiones en mm (LxAxA): 100 x 71 x 38 (sin antenas Radome, con ojal de montaje) Peso (con batería interna y antena Radome): 240 g (montaje con tornillos), 265 g (montaje magnético) Peso (con batería interna y antena de alta ganancia): 440 g (montaje con tornillos), 465 g (montaje magnético) Resistencia a los golpes: 150g durante 50 ms Temperatura de funcionamiento: RB: Batería interna recargable: -40°C a +60°C; XT: Fuente de alimentación externa: -40°C a +75°C durante la descarga de la batería. Debe utilizarse un parasol si el sensor está expuesto a la radiación solar directa Humedad máxima: 90 %RH Normas y certificaciones de radio: Etiquetado CE Directiva R&TTE (Radio) ETSI EN 300 328, FCC (Norteamérica), ARIB STD-T66 Ver 3.6, ROHS - Directiva 2002/95/CE Placa base: Aluminio negro anodizado AL 7075 con montaje robusto en tres puntos. Opción de montaje con tornillos: el dispositivo debe montarse en una superficie plana y lisa con 3 tornillos, dimensión M5. Par de montaje 5 ±1Nm. Opción de montaje con imán: el dispositivo debe montarse en una superficie de acero. Clasificación IP|NEMA: IP67 | Nema 6 Fuente de alimentación Cargador de batería integrado: Cargador de batería de iones de litio integrado con control de batería de alta precisión (protección contra sobretensión/sobrecorriente/cortocircuito/subtensión, control de temperatura de la batería) Consumo de corriente @ 3.3V: Durante la adquisición de datos: 30 A 40 mA; Durante la transmisión de radio: 55 mA @ 18dBm; Durante el modo de ahorro de batería: < 30 µA Alimentación externa: 8-28VDC con protección contra polaridad inversa; IEC-61000-4-2: ESD 30kV(Aire), 30kV (Contacto); Protección contra sobretensiones > 28VDC (600W durante 10us máx) Batería recargable: 2 Ah, batería de polímero de litio Características / Especificaciones técnicas

• Sensor inclinométrico triaxial inalámbrico basado en tecnología MEMS
• Alcance escalable: ±10° o ±90° con ajuste automático del alcance
• Alta resolución: 0.0055°
• Alta precisión: ±0,01° para el rango de ±10°, ±0,02° para el rango de ±90°
• Tecnología de radio de 2,4Ghz ultra potente y sin licencia (IEEE 802.15.4E)
• Alcance inalámbrico: Antena de alta ganancia: 400m máx LOS, 60-120m (N.L.O.S.); Antena de bajo perfil integrada: 150m máx, 30-60m (N.L.O.S.)
• Máxima frecuencia de muestreo: 80 muestras por segundo (configuración de rango ±90°)
• Sensor de temperatura integrado para monitorización de temperatura de equipos/estructuras
• Encendido/apagado sin contacto para una instalación más rápida y segura
• Consumo de corriente en modo ahorro de batería: < 40uA @3,3V
• Registrador de datos integrado: hasta 8 millones de puntos de datos (con fechado de eventos)
• Batería recargable de polímero de litio integrada con cargador de batería industrial (8-28VDC)
• Carcasa de aluminio impermeable (IP67 | Nema 6) (dimensiones Lxlxh: 100x71x38 mm)
• Proceso de montaje: montaje con tornillos o montaje magnético
