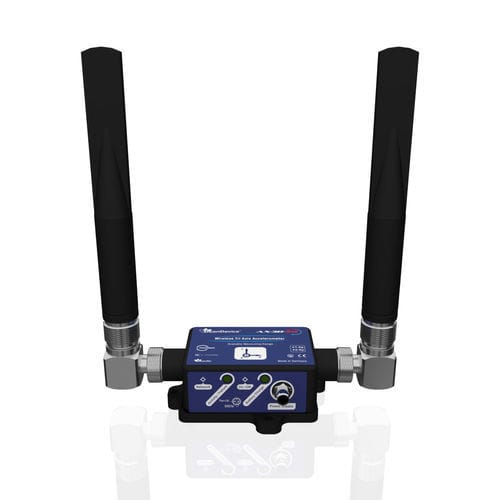

Acelerómetro triaxial AX-3DS HG

MEMSsin cableinteligente

Descripción general del producto Sensor acelerómetro inalámbrico IoT: monitorización de golpes e impactos Modelo: BeanDevice® 2.4GHz AX-3DS Disponible en rangos versátiles (±2/4/8g o ±6/12/24g), el BeanDevice® 2,4GHz AX-3DS es un acelerómetro IoT inalámbrico de alto rendimiento para la medición de impactos, que cuenta con un registrador de datos integrado. Su tecnología Smart Shock Detection (SSD) despierta al dispositivo del estado de reposo profundo en menos de 10 ms al detectar impactos, transmitiendo instantáneamente los datos al coordinador BeanGateway® para su monitorización en tiempo real. Configure fácilmente los umbrales de choque y la histéresis mediante el software BeanScape®. Características principales

• Acelerómetro IoT inalámbrico de alto rendimiento dedicado a la monitorización de golpes e impactos
• Rango de medición escalable: ±6g/±12g/±24g o ±2g/±4g/±8g
• Robusta conectividad inalámbrica: 2,4 GHz sin licencia para una transmisión de datos fiable y de largo alcance en entornos industriales
• Montaje versátil: Opciones de montaje con tornillo o doble tornillo y magnético para una instalación fácil y segura en cualquier superficie
• Opciones de antena: De alta ganancia para un mayor alcance o radomo compacto para duras, configuraciones de espacio limitado
• Diseño duradero: Carcasa de aluminio impermeable IP67, ligera y con protección ESD para un uso robusto
• Registro de alta capacidad: Almacena 1M de registros y batería recargable para una monitorización ininterrumpida

Selección de antenas de alto rendimiento Nuestras soluciones de antena están diseñadas para proporcionar una conectividad inalámbrica fiable en diversos entornos operativos:

• Antena de cúpula: Compacta, adecuada para limitaciones de espacio, rendimiento robusto. Alcance inalámbrico típico: 150 m (línea de visión), 30-60 m (sin línea de visión)
• Antena de alta ganancia: Optimizada para un alcance máximo, garantiza la integridad de la señal en áreas extensas. Alcance inalámbrico típico: 400m (Line of Sight), 60-120m (Non-Line-of-Sight)

*Line-of-Sight (LOS) range is based on field tests conducted with the device antenna oriented vertically and a BeanGateway® installed on a 10-meter mast utilizing a 9dBi antenna. Opciones de montaje para cada entorno Despliegue su sensor de forma más rápida e inteligente con soluciones de montaje versátiles: diseñadas para cualquier superficie, cualquier entorno y sin complicaciones de instalación.

• Base de montaje con tornillos estándar: Permanente y segura para aplicaciones de larga duración. Ideal para instalaciones industriales, exteriores o de alta vibración.
• Base de doble modo (añada -M al código de producto): Magnético + tornillo en uno-no se necesitan piezas adicionales. Se encaja a presión magnéticamente (sujeción de más de 10 kg) o se atornilla de forma permanente. Perfecto para despliegues rápidos o configuraciones reutilizables.
• Opcional: Soporte de pared de 90° con ojo de buey: Alineación de precisión para montaje vertical/en pared. Compatible con ambas bases de montaje.

Características principales (Tabla) Características principales - Acelerómetro IoT inalámbrico de alto rendimiento dedicado a la monitorización de golpes e impactos - Rango de medición escalable: ±6g/±12g/±24g o ±2g/±4g/±8g - Conectividad inalámbrica robusta: 2,4 GHz sin licencia para una transmisión de datos fiable y de largo alcance en entornos industriales - Montaje versátil: Opciones de montaje con tornillo o doble tornillo y magnético para una instalación fácil y segura en cualquier superficie - Opciones de antena: Alta ganancia para un mayor alcance o radomo compacto para instalaciones difíciles y con espacio limitado - Diseño duradero: Carcasa de aluminio resistente al agua IP67, ligera y con protección ESD para un uso intensivo - Registro de alta capacidad: Almacena 1M de registros y batería recargable para una monitorización ininterrumpida Información de pedido REFERENCIA DEL PRODUCTO: BND-2.4GHZ-AX3DS -MR-RB-MO-HG MR - Rango de medición: - 24G: rango de medición ±6/12/24g - 8G: rango de medición ±2/4/8g PS - Fuente de alimentación: RB : batería recargable MO - Opción de montaje: SCM - Base de montaje con tornillo, MM - Base de montaje con imán (dejar vacío si no hay opción de montaje) HG: Antena externa de alta ganancia 5dBi (si se deja en blanco, se suministrará la antena radomo integrada) Ejemplo 1: BND-2.4GHz-AX3DS-24G-RB Acelerómetro inalámbrico con rango de medición ±6/12/24g, batería recargable Ejemplo 2: BND-2.4GHz-AX3DS-8G-RB-SCM Acelerómetro inalámbrico con rango de medición de ±2/4/8g, batería recargable, opción de montaje con tornillos Estado del stock: Disponible Aplicaciones

• Vigilancia de puentes
• Vigilancia de golpes en ruedas
• Vigilancia de golpes en pantógrafos

Accesorios incluidos

• Capuchón de plástico M8: 1 x tapón M8 para la fuente de alimentación
• Iman para encender y apagar: 1 imán

Accesorios y servicios opcionales

• Kit de panel solar: X-Solar 14ah o 7ah | Panel solar con controlador de carga solar
• Cable moldeado, enchufe macho M8 a cable desnudo: Para la fuente de alimentación del sensor (8-28VDC), PVC, impermeable-IP67, Longitud del cable: 2m, 5m, 10m
• Opciones de montaje mecánico: soporte de 90° con nivel de ojo de buey para BeanDevice (Xrange smartsensor)
• Fuente de alimentación conmutada 12V con conector M8-3Pins: Longitud del cable 1,5m, impermeable-IP67
• Certificado de calibración: Proporcionado por Beanair GmbH, método de calibración estática en placa de superficie de granito DIN876

Certificaciones y aprobaciones

• FCC CERTIFICATE SMARTSENSOR
• 2.4GHz CE CERTIFICATION
• Certificación de garantía limitada
• Declaración de la normativa REACH
• Beanair® ROHS

Garantía gARANTÍA LIMITADA DE 2 AÑOS: El producto será reparado, sin cargo alguno, por cualquier defecto debido a materiales defectuosos o mano de obra dentro de la garantía especificada. Documentos técnicos Hoja de datos, Guía de selección, Inicio rápido, Manual de usuario, Plano, Archivos de calibración, Ejemplos de archivos de registro, Simulación de vida de la batería, Archivo de pasos. Características / Especificaciones técnicas

• Rango de medición: ±2/4/8g o ±6/12/24g
• Frecuencia inalámbrica: 2.4GHz (sin licencia)
• Registrador de datos: Integrado, almacena hasta 1 millón de registros
• Detección de golpes: Detección inteligente de golpes (SSD), se despierta en menos de 10ms
• Montaje: Tornillo, doble tornillo, magnético, soporte de pared de 90° opcional
• Antena: Alta ganancia (5dBi) o radomo compacto (1,9dBi)
• Caja: Aluminio impermeable IP67, con protección ESD
• Alimentación: Batería recargable
• Software: BeanScape® para configuración y monitorización
• Alcance inalámbrico típico: Antena radomo: 150m LOS, 30-60m NLOS; Antena de alta ganancia: 400m LOS, 60-120m NLOS
• Accesorios: Tapón M8, imán, kit de panel solar, cable moldeado, fuente de alimentación, certificado de calibración
• Certificaciones: FCC, CE, ROHS, REACH
