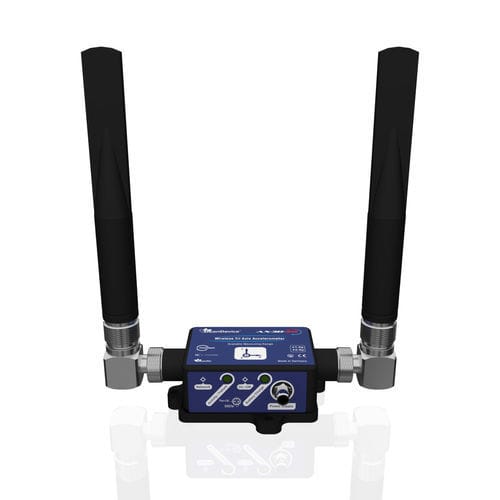

Acelerómetro triaxial AX-3D SR

MEMSsin cablecompacto

Resumen del producto:El BeanDevice® AX-3D SR de 2,4 GHz es un sensor de vibraciones inalámbrico de última generación que ofrece un rango de medición escalable (±1,2 G y ±2,4 G, con ajuste automático del rango en función de los requisitos de su aplicación). Este dispositivo de alto rendimiento ofrece una precisión excepcional (±1 mg para ±1,2G y ±2 mg para ±2,4G a 1 Hz) y cuenta con un sensor de temperatura integrado (situado en la base del dispositivo) para supervisar la temperatura de sus equipos o estructuras.Características principales:Sensor de vibración de tres ejes de ruido ultrabajo con rango escalable: ±1,2g (20 µg/√Hz) y ±2,4g (32 µg/√Hz) para la supervisión precisa de vibraciones IoT en SHM y mantenimiento predictivo.Procesamiento en tiempo real y conformidad: Informes DIN 4150-3 (±2g) a través de BeanScape® Premium con FFT, PPV y alertas.Sensor de temperatura integrado: Permite la compensación de temperatura en tiempo real y la supervisión del estado de los equipos y la estructura.Conectividad inalámbrica robusta: 2,4 GHz sin licencia para una transmisión de datos fiable y de largo alcance en entornos industriales.Montaje versátil: Opciones de montaje con tornillo o doble tornillo y magnético para una instalación fácil y segura en cualquier superficie.Opciones de antena: Alta ganancia para un mayor alcance o radomo compacto para instalaciones difíciles y con espacio limitado.Diseño duradero: Carcasa de aluminio resistente al agua IP67, ligera y con protección ESD para un uso intensivo.Registro de alta capacidad: Almacena registros de 8M y batería recargable para una monitorización ininterrumpida.Selecciones de antenas de alto rendimiento:Antena radomo: Compacta y robusta, ideal para aplicaciones con limitaciones de espacio. Alcance inalámbrico típico: 150 m (línea de visión), 30-60 m (sin línea de visión).Antena de alta ganancia: Optimizada para un alcance máximo, hasta 400 m (línea de visión), 60-120 m (sin línea de visión): Permanente y segura para aplicaciones de larga duración. Ideal para instalaciones industriales, al aire libre o de alta vibración: Magnética + atornillada en una, sin necesidad de piezas adicionales. Se encaja a presión magnéticamente (sujeción de más de 10 kg) o se atornilla de forma permanente. Perfecto para despliegues rápidos o configuraciones reutilizables.Opcional: Soporte de pared de 90° con ojo de buey para alineación de precisión para montaje vertical/en pared. Compatible con ambas bases de montaje.Análisis avanzado de vibraciones con BeanScape® Premium:Monitorización en tiempo real: Visualización de datos de vibración y velocidad.Completas herramientas de análisis: Incluye FFT (transformada rápida de Fourier), PPV (velocidad pico de partículas) y mediciones de velocidad.Informes automatizados: Resultados FFT con valores PPV e informes de análisis de velocidad conformes con las normas DIN 4150-3.Alertas proactivas: Genera automáticamente notificaciones de alarma por correo electrónico cuando se superan los umbrales de activación.Aplicaciones:Supervisión de vibraciones del suelo en obras de construcciónMediciones dinámicas para material rodantePruebas y mediciones para material rodanteSupervisión de la salud estructural (SHM) para edificios e infraestructurasAnálisis de vibraciones para mantenimiento predictivo y diagnósticoEspecificaciones técnicas:Tecnología de acelerómetro: Tecnología MEMS precisa y de bajo consumoRango de medición escalable: ±1,2g o ±2,4g seleccionable por el usuario, con ajuste automático del rangoResolución del sensor: 0.167 mg (±1,2g), 0,333 mg (±2,4g)Densidad de ruido: 20 µg/√Hz (±1,2G), 32 µg/√Hz (±2,4G)Precisión del sensor: ±1,1 mg (±1,2g), ±1,8 mg (±2,4g)Dependencia de la sensibilidad de la temperatura: ±0,1%Deriva de la vida útil del sensor: ±4 mgRespuesta de frecuencia del sensor (-3 dB): DC a 40 Hz (±1,2g), DC a 70 Hz (±2,4g)Calibrado de fábrica para ambos rangos con ajustes de calibración respaldados en la memoria Flash del sensorRango de temperatura: -40°C a +60°CResolución de la medición: ±0,06°CPrecisión del sensor: ±0,5°CPila de protocolos inalámbricos: IEEE 802.15.4E, banda ISM de 2,4 GHz, 16 canalesTasa de datos: 250 Kbits/sTX Potencia: +18 dBmSensibilidad del receptor: -104 dBmAlcance de radio máximo: Antena de alta ganancia: 400 m máx. (LOS), 60-120 m (NLOS); Antena radomo integrada: 150 m máx. (LOS), 30-60 m (NLOS)Diversidad de antenas: Versión de antena de alta ganancia: 2 x antena tipo N de 5 dBi, IP67; Versión de antena radomo: 2 x antena de 1,9 dBi, IP67Registrador de datos integrado: hasta 8 millones de puntos de datosDescarga inalámbrica de datos: 20 minutos para descargar toda la memoria (tiempo medio)Precisión de sincronización del reloj: ±2,5 ms (a 25°C)Carcasa: Aluminio AL6061 y carcasa estanca, IP67 | Nema 6Dimensiones: 100 x 71 x 38 mm (sin antenas Radome, con ojal de montaje)Peso: 240 g (montaje con tornillos, Radome), 265 g (montaje magnético, Radome), 440 g (montaje con tornillos, High Gain), 465 g (montaje magnético, High Gain)Resistencia a los golpes: 150 g durante 50 msTemperatura de funcionamiento: -40 °C a +60 °C (batería interna), -40 °C a +75 °C (alimentación externa, durante la descarga de la batería)Humedad máxima: 90 %RNormas y certificaciones de radio: CE, FCC, ARIB STD-T66 Ver 3.6, ROHSPlaca base: Aluminio anodizado negro AL 7075 con montaje robusto en tres puntosMontaje: Montaje con tornillos (3 tornillos, M5, par de apriete 5 ±1Nm) o montaje con imán (superficie de acero)Cargador de batería integrado: Ión-litio, 2 Ah, con control y protecciones de la batería de alta precisiónConsumo de corriente: 30-40 mA (adquisición de datos), 55 mA @ 18dBm (transmisión radio), Alimentación externa: 8-28VDC con protección contra inversión de polaridadProtección ESD: IEC-61000-4-2: ESD 30kV(Aire), 30kV (Contacto)Protección contra sobretensiones: >28VDC (600W durante 10us máx)Accesorios incluidos:1x Imán para encender/apagar el dispositivo1x Tapón M8 para fuente de alimentaciónAccesorios y servicios opcionales:Fuente de alimentación externa: Enchufe de pared, fuente de alimentación conmutada 12V @ 1,25A con conector M8 sellado (IP67/Nema 6)Sistema solar independiente: Panel solar de alta eficiencia con controlador de carga solar y batería de plomo-ácidoMontaje en soporte: soporte de 90° para BeanDevice (Xrange smartsensor) con 4 tornillos M5 + contratuercaCable de extensión M8 para alimentación externa: Cable moldeado con conector macho M8-3pins, PVC con protección de blindaje, IP67, longitudes: 2m, 5m, 10mCertificado de calibración suministrado por Beanair Sensors
