Aparato de control de aislamiento para sistema trifásico ISOMETER® iso685 series

para red ACAC/DCDC

Resumen
El ISOMETER® iso685 es un monitor de aislamiento según la norma IEC 61557-8 para sistemas IT. Es aplicable en redes AC, 3(N)AC, AC/DC y DC, incluyendo sistemas AC con componentes DC conectados directamente (rectificadores, inversores, variadores de velocidad).

Principales prestaciones

• Perfiles de medida predefinidos para escenarios habituales
• Medida fiable de resistencia de aislamiento, tensión, capacitancia y frecuencia
• Servidor web integrado y compatibilidad con Modbus TCP/RTU
• Memoria histórica con reloj en tiempo real (buffer ≈3 días, hasta 1023 mensajes de alarma)
• Adaptación automática a la capacitancia de fuga del sistema

Variantes del equipo

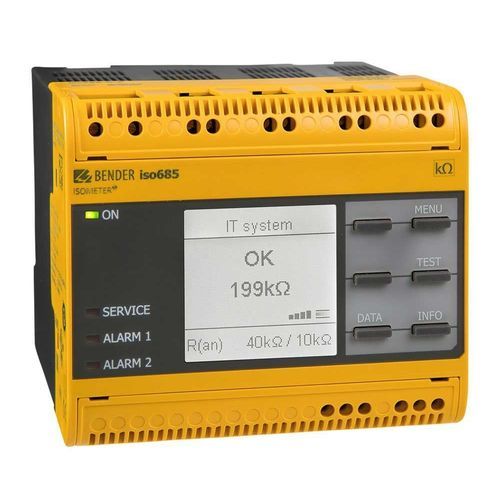

• iso685-D: Versión con pantalla LC gráfica de alta resolución y controles locales; no combinable con FP200.
• iso685-S: Versión sin pantalla ni controles locales; diseñada para uso con panel frontal FP200.
• Opción "W": Versiones para condiciones climáticas y mecánicas extremas (iso685W-D, iso685W-S).

Características

• Para sistemas IT AC con rectificadores/inversores conectados y para sistemas IT DC
• Adaptación automática a la capacitancia de fuga existente
• Combinación de AMPPlus con otros métodos de medición específicos
• Dos rangos de respuesta ajustables por separado: 1 kΩ…10 MΩ
• Monitorización de las conexiones y autoprueba del equipo
• isoGraph: representación gráfica de la resistencia de aislamiento en el tiempo
• Salidas analógicas: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (aisladas galvánicamente)
• Entradas/salidas digitales libremente programables
• Configuración remota vía servidor web (opción: COMTRAXX® Gateway) y diagnóstico remoto de servicio
• Interfaces: RS-485/BS, BCOM, Modbus TCP/RTU
• Ampliación del rango de medida de tensión mediante acopladores

Aplicaciones

• Circuitos principales AC, DC o AC/DC
• Circuitos AC/DC con componentes DC conectados directamente (rectificadores, convertidores, variadores)
• Sistemas UPS y bancos de baterías
• Calentadores con control por fase y sistemas con fuentes de alimentación conmutadas
• Sistemas IT con altas capacidades de fuga

Tabla de variantes (Tipo | Margen tensión nominal Un | Tensión de alimentación US | Pantalla | Opción W | Referencia)
iso685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | integrada | – | B91067010
iso685W-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | integrada | -40…+70°C, 3K23, 3M12 | B91067010W
iso685-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | separada | – | B91067210
iso685W-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | separada | -40…+70°C, 3K23, 3M12 | B91067210W

Accesorios opcionales

• Dispositivos de acoplamiento: AGH150W-4, AGH204S-4, AGH520S, AGH676S-4
• Conjuntos de bornes y accesorios de carcasa (algunos incluidos)

Especificaciones técnicas

• Norma: IEC 61557-8
• Sistemas aplicables: AC, 3(N)AC, AC/DC y DC
• Funciones de medida: resistencia de aislamiento, tensión, capacitancia, frecuencia
• Rangos de respuesta: 1 kΩ … 10 MΩ (dos rangos ajustables)
• Salidas analógicas: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (aisladas)
• Interfaces: RS-485/BS, BCOM, Modbus TCP/RTU, servidor web integrado
• Memoria histórica: hasta 1023 mensajes con sello de fecha/hora (buffer ≈3 días)
• Opción W: -40…+70°C (clases ejemplo 3K23, 3M12)
