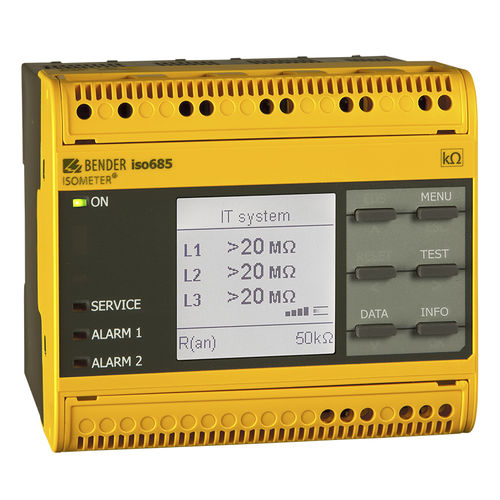

Aparato de control de aislamiento para sistema trifásico ISOMETER® isoNAV685-D series

para red ACAC/DCDC

Resumen
El ISOMETER® isoNAV685-D es un vigilante del aislamiento para sistemas IT (aislados) según IEC 61557-8. Está diseñado para sistemas 3(N)AC con frecuencia nominal 60 Hz y para sistemas IT en corriente continua; admite rectificadores y convertidores conectados galvánicamente y componentes DC directamente conectados como rectificadores, convertidores y accionamientos de velocidad variable.

Características principales

• Tiempo de disparo instantáneo: 150 ms
• Desconexión de inversores y disparo por tensión de desplazamiento DC
• Adaptación automática a la capacitancia de fuga del sistema
• Combinación de AMPPLUS y otros métodos de medida dependientes del perfil
• Valor de respuesta ajustable: 1 kΩ…10 MΩ (configuración de fábrica 5 kΩ)
• Pantalla gráfica de alta resolución con isoGraph para registro de tendencias
• Supervisión de conexión de las líneas de medición y autotest automático
• Salidas analógicas galvanizadas: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V
• E/S digitales programables y comunicaciones Modbus TCP / BCOM / servidor web integrado
• Memoria de eventos con RTC (buffer ~3 días) para hasta 1023 mensajes de alarma con fecha/hora

Aplicaciones

• Circuitos principales AC/DC con componentes DC conectados directamente (rectificadores, convertidores, accionamientos regulados)
• Instalaciones con fuentes conmutadas
• Instalaciones con convertidores de frecuencia

Variante(s)
Tipo | Margen de tensión nominal U_n | Tensión de alimentación U_S | Ref.
isoNAV685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067014

Accesorios opcionales

• Kit de bornas atornilladas — B91067901 (incluido donde se indique)
• Kit de bornas de resorte — B91067902
• Accesorios para caja (cubierta de bornas, 2 clips de montaje) — B91067903 (incluido donde se indique)

Descargas

• Declaraciones de conformidad CE
• Folletos del producto, quickstarts y manuales
• Fichas técnicas
• Certificados y declaraciones UKCA

Especificaciones técnicas

• Norma: IEC 61557-8 (vigilancia del aislamiento para sistemas IT)
• Tipos de sistema aplicables: IT AC (3(N)AC) y IT DC; admite rectificadores/convertidores conectados galvanicamente
• Frecuencia nominal: 60 Hz (aplicable)
• Rango de tensión: AC 0…690 V; DC 0…1000 V
• Alimentación: AC 24…240 V; 50…400 Hz o DC 24…240 V
• Rango de ajuste valor de respuesta: 1 kΩ…10 MΩ (fábrica 5 kΩ); respuesta por offset DC: 150 V
• Tiempo de disparo instantáneo: 150 ms
• Salidas analógicas: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvánicamente separadas)
• Comunicación: Modbus TCP, BCOM, servidor web integrado; ajuste remoto via Webserver (opción COMTRAXX®)
• Pantalla: LC gráfica de alta resolución, isoGraph
• Memoria de eventos: RTC, buffer ~3 días, hasta 1023 mensajes con fecha/hora
• Supervisión de conexiones: monitorización de las líneas de medida
• E/S digitales programables y autotest automático
• Referencia: B91067014
