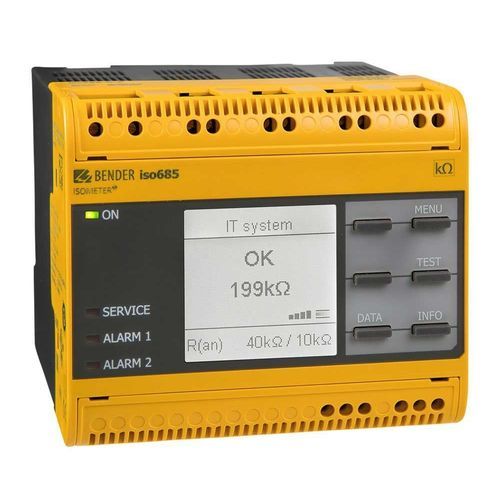

Aparato de control de aislamiento para sistema trifásico ISOMETER® iso685-…-B

para red ACAC/DCRS485

Descripción
El ISOMETER® iso685-…-B es un monitor de aislamiento conforme a la norma IEC 61557-8 para sistemas IT. Es aplicable en sistemas AC, 3(N)AC, AC/DC y DC, incluidas instalaciones AC con cargas alimentadas en corriente continua (rectificadores, inversores, variadores).

Principales funcionalidades

• Perfiles de medida predefinidos para aplicaciones industriales
• Medición fiable de resistencia de aislamiento, tensión, capacitancia y frecuencia
• Servidor web integrado para configuración y diagnóstico remoto
• Comunicación: BCOM, Modbus TCP/RTU, RS-485 / Bender sensor bus
• Compatible con sistemas IT acoplados (ISOnet)
• Memoria histórica con isoGraph y registro de alarmas con fecha y hora

Variantes del equipo

• iso685-D-B: con pantalla gráfica LCD de alta resolución y controles frontales para operación local; no se combina con FP200 para control local.
• iso685-S-B: sin pantalla ni controles; debe utilizarse con la placa frontal FP200 para su manejo.
• Opción "W": versiones reforzadas para condiciones climáticas y mecánicas extremas (iso685W-D-B, iso685W-S-B).

Características

• Adaptación automática a la capacidad de derivación del sistema y combinación de AMPPlus con métodos de medida específicos por perfil
• Dos rangos de valor de respuesta ajustables por separado: 1 kΩ…10 MΩ
• Supervisión de la conexión de las líneas de medida y autotest del equipo
• isoGraph: representación gráfica de la evolución de la resistencia de aislamiento; búfer histórico (3 días) con hasta 1023 mensajes de alarma
• Salidas analógicas proporcionales al valor medido: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvánicamente separadas)
• Entradas/salidas digitales programables; ajuste remoto vía servidor web o pasarela COMTRAXX®
• Diagnóstico remoto vía Internet; ampliación de la tensión mediante acopladores

Aplicaciones

• Circuitos principales AC, DC o AC/DC
• Circuitos AC/DC con componentes DC conectados directamente (rectificadores, convertidores, variadores)
• Sistemas UPS y bancos de baterías
• Calefactores con control por fase y sistemas con fuentes conmutadas
• Sistemas IT acoplados con altas capacidades de derivación

Tabla de variantes
Tipo | Margen de tensión nominal Un | Tensión de alimentación US | Pantalla | Opción W | Referencia
iso685-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | integrada | – | B91067020
iso685W-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | integrada | -40…+70°C, 3K23, 3M12 | B91067020W
iso685-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | separada (operación vía FP200) | – | B91067220
iso685W-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | separada | -40…+70°C, 3K23, 3M12 | B91067220W

Accesorios opcionales (resumen)

• Acopladores (varios tipos)
• Juegos de bornes de tornillo y bornes push-wire
• Accesorios de caja: tapa de bornes, clips de montaje

Especificaciones técnicas

• Norma: IEC 61557-8
• Sistemas aplicables: AC, 3(N)AC, AC/DC y DC
• Rango de tensión nominal: AC 0…690 V; 1…460 Hz / DC 0…1000 V
• Tensión de alimentación: AC/DC 24…240 V (según variante)
• Rangos de respuesta: 1 kΩ … 10 MΩ (dos rangos ajustables)
• Mediciones: resistencia de aislamiento, tensión, capacitancia, frecuencia
• Salidas analógicas: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvánicamente separadas)
• Comunicación: BCOM, Modbus TCP/RTU, RS-485 / Bender sensor bus, servidor web integrado
• Memoria de eventos: búfer 3 días, hasta 1023 mensajes horariados; isoGraph
• Opción ambiental W: -40…+70°C, índices 3K23, 3M12 (según variantes)
