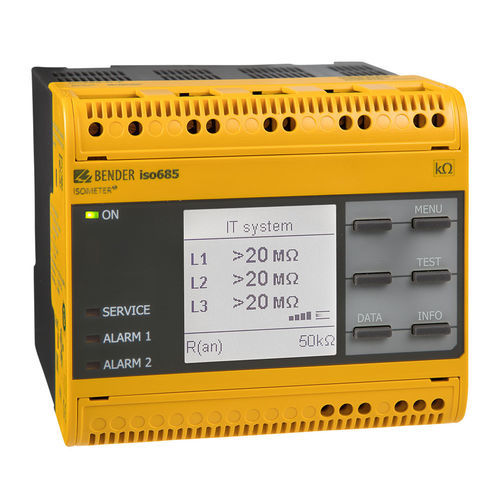

Aparato de control de aislamiento para red AC ISOMETER® isoNAV685-D-B

Modbus

Descripción
El ISOMETER® isoNAV685-D-B es un equipo de vigilancia de aislamiento conforme a IEC 61557-8, destinado a la monitorización offline de sistemas y cargas desconectadas (TN, TT o IT). Proporciona medición, registro histórico y acceso remoto para integración en la red.

Principales características

• Monitorización offline de cargas y sistemas desconectados
• Se supervisan tres niveles de aislamiento
• Método de medida AMPPLUS con adaptación automática a la capacidad de derivación de la red
• Valor de respuesta ajustable 10 kΩ…1 MΩ (valor de fábrica 50 kΩ)
• Tensión de medida reducida
• Pantalla gráfica de alta resolución con isoGraph para visualización de tendencias
• Memoria de eventos con reloj en tiempo real (buffer de 3 días) para 1023 mensajes de alarma con marca temporal
• Vigilancia de la conexión a tierra y autoprueba automática
• Entradas/salidas digitales libremente programables
• Comunicación: Modbus TCP, BCOM, servidor web integrado; COMTRAXX® Gateway opcional
• Ajustes remotos y diagnóstico remoto vía Internet/Intranet

Aplicaciones

• Vigilancia de consumidores y redes desconectadas en instalaciones industriales, cuadros y armarios eléctricos

Variantes
Tipo | Margen de tensión nominal de la red | Tensión de alimentación | Ref.
isoNAV685-D-B | offline | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067024

Accesorios opcionales

• Kit de bornas con tornillo — Ref. B91067901
• Kit de bornas con muelle (push‑wire) — Ref. B91067902
• Accesorios de carcasa (cubierta de bornas, 2 clips de montaje) — Ref. B91067903

Características / especificaciones técnicas

• Norma: IEC 61557-8
• Aplicación: sistemas TN, TT o IT desconectados
• Método de medida: AMPPLUS
• Rango de ajuste del valor de respuesta: 10 kΩ … 1 MΩ (fábrica 50 kΩ)
• Pantalla: gráfica de alta resolución, isoGraph
• Memoria de eventos: 1023 mensajes horodatados (buffer 3 días)
• Entradas/Salidas digitales: programables
• Acceso remoto: servidor web; opción COMTRAXX®; diagnóstico mundial
• Comunicaciones: Modbus TCP, BCOM
• Tensión de medida: reducida
• Alimentación (ejemplo variante): AC 24…240 V; 50…400 Hz / DC 24…240 V
• Referencia variante: B91067024
