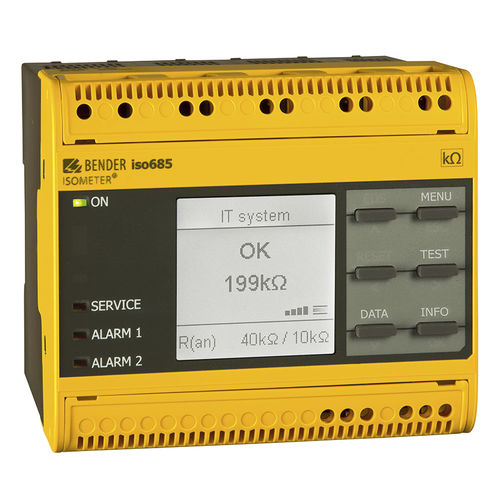

Aparato de control de aislamiento para sistema trifásico ISOMETER® iso685-…-P series

para red ACAC/DCDC

Resumen
El ISOMETER® iso685-…-P es un equipo de vigilancia de aislamiento para sistemas IT (no aterrizados) conforme a IEC 61557-8 e IEC 61557-9. Aplicable en sistemas AC, 3(N)AC, AC/DC y DC; apto para instalaciones AC con componentes alimentados en DC (rectificadores, inversores, variadores).

Características principales

• Perfiles de medida predefinidos (AMPPlus y métodos específicos por perfil)
• Medición de resistencia de aislamiento, tensión, capacitancia y frecuencia
• Servidor web integrado y configuración remota
• Comunicaciones: Modbus TCP/RTU, BCOM, RS-485 (bus BS)
• Memoria de historial con reloj en tiempo real (búfer ≈ 3 días) para hasta 1023 mensajes de alarma

Variantes del equipo

• iso685-D-P: Pantalla LC gráfica de alta resolución y controles locales (no combinable con FP200).
• iso685W-D-P: Variante D con opción W para condiciones climáticas/mecánicas exigentes.
• iso685-S-P: Sin pantalla ni controles locales; uso con panel frontal FP200.
• iso685W-S-P: Variante S con opción W, usada con FP200W en entornos severos.

Detalles de variantes

• Variantes D: operación directa en el equipo; visualización isoGraph de evolución de la resistencia de aislamiento.
• Variantes S: operación a través de FP200/FP200W; aptas para montaje remoto del panel frontal.
• Opción W: rango térmico ampliado y mayor protección mecánica (p. ej. -40…+70°C, 3K23 / 3M12).

Funciones seleccionadas

• Adaptación automática a la capacitancia de fuga existente
• Dos rangos de respuesta ajustables por separado: 1 kΩ…10 MΩ
• Supervisión de conexiones y autotest automático
• Salidas analógicas proporcionales al valor de aislamiento (0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V galvánicamente separadas)
• Entradas/salidas digitales programables y textos personalizados por canal

EDS44x — localizadores de fallos de aislamiento (selección)

• Localización selectiva de fallos en sistemas IT AC, 3AC y DC
• Conexión de hasta 12 transformadores de corriente de medida (series CTAC, WR, WS)
• Sensibilidades: EDS440 localización 2…10 mA; EDS441 localización 0,2…1 mA
• Comunicación entre componentes vía bus BS (RS-485) o BB

Aplicaciones

• Circuitos principales AC, DC o AC/DC, incl. con componentes DC conectados directamente
• Sistemas UPS y bancos de baterías; instalaciones con fuentes conmutadas
• Calefactores con control por fases, accionamientos y convertidores
• Sistemas IT con alta capacitancia de fuga o que requieran localización de fallos

Accesorios opcionales (selección)

• Localizadores EDS440 / EDS441 y variantes W/L para entornos severos
• Módulos de relé (IOM441-S), kits de bornas (roscadas o push-wire), accesorios de carcasa

Especificaciones técnicas (resumen)

• Normas: IEC 61557-8, IEC 61557-9
• Rango sistema: AC 0…690 V; 1…460 Hz · DC 0…1000 V (según variante)
• Alimentación: AC/DC 24…240 V (según variante)
• Rangos de respuesta: 1 kΩ…10 MΩ (dos rangos ajustables)
• Comunicaciones: BCOM, Modbus TCP/RTU, RS-485 (BS), servidor web integrado; opción COMTRAXX®
• Memoria: historial 1023 mensajes con fecha/hora y búfer ≈ 3 días
• Opción W: ampliación de temperatura y protecciones mecánicas
