Sistema de supervisión de la corriente residual LINETRAXX® RCMS460-D

de transformadoresRS-485continuo

Descripción

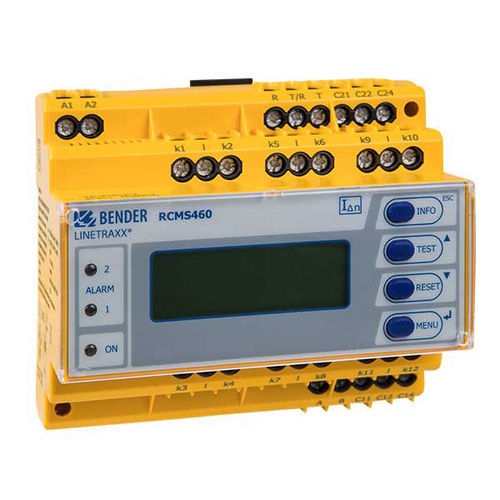

El LINETRAXX® RCMS460-D es un equipo de monitorización de corrientes residuales que detecta y evalúa corrientes de defecto, diferenciales y de funcionamiento en suministros conectados a tierra. Cada unidad dispone de 12 canales de medida compatibles con transformadores de corriente cerrados, partidas o flexibles. Los dispositivos pueden interconectarse mediante el bus BMS (RS-485) para supervisar instalaciones de mayor tamaño.

Características clave

• Medición selectable: AC, DC pulsante o AC/DC (tipo A o B) mediante la elección del transformador por canal
• Medición en true r.m.s.
• 12 canales de medida por equipo (medida de corriente residual o entrada digital)
• Sistema escalable: hasta 90 equipos → hasta 1080 canales de medida vía bus BMS
• Escaneo paralelo rápido de todos los canales; rangos de respuesta y retardos ajustables
• Respuesta en frecuencia configurable para protección de personas, contra incendios y protección de instalaciones

Características adicionales

• Memoria histórica con fecha/hora (300 registros) y registrador de datos (300 registros por canal)
• Análisis de armónicos, componente DC y THD
• Salidas de alarma: dos relés con contactos inversores (según versión); variante RCMS490: un contacto por canal
• Funcionamiento NO/NC y memoria de fallos seleccionable; entrada para botón de prueba/reset externo
• Pantalla gráfica retroiluminada y LEDs de alarma; protección por contraseña
• Supervisión continua de la conexión de los CT; intercambio de datos vía bus BMS (RS-485); conforme RoHS

Apliaciones

• Medida y evaluación de corrientes diferenciales, de fallo y de servicio en rangos de frecuencia 0…2000 Hz o 42…2000 Hz según el tipo de CT
• Vigilancia de corrientes con riesgo de incendio en atmósferas inflamables
• Vigilancia EMC de sistemas TN-S para detectar corrientes vagabundas y puentes N–PE
• Supervisión de conductores N por sobrecargas debidas a armónicos y comprobación de ausencia de corriente en PE/equipotenciales
• Monitorización de equipos fijos para definir intervalos de inspección (ej. DGUV V3)
• Protección de personas e incendio mediante desconexión rápida; vigilancia de entradas digitales

Variantes (selección)
RCMS460-D-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053001
RCMS460-D4-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053009
RCMS460-D-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053002
RCMS460-D4-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053010

Accesorios opcionales (resumen)

• Fuentes STEP-PS/1 AC/24 DC para distintas capacidades (según número de CTUB100) | B94053110…B94053112
• Repetidor RS-485 DI-1PSM | B95012044
• Gateway COM465IP y paquetes funcionales para integración (Modbus TCP, visualización, devices virtuales) | B95061065 / B75061xxx
• Condition Monitor CP907-I / CP915-I para integración TCP/IP | B95061031…B95061034

Transformadores de medida (ejemplos)

• AC/pulsante: CTAC20 ø20 B98110005, CTAC35 ø35 B98110007, WR70x175S B11738, WS20x30 B98080601
• AC/DC (Tipo B): CTUB102/CTBC20 ø20 B78120011, CTBS25 ø25 B98120060
• Flexibles WF: WF170-1 ø170 B78080201, WF1200-2 ø1200 B78080210

Descargas

• Manual RCMS460/RCMS490 (PDF)
• Ficha técnica RCMS460/RCMS490 (PDF)
• Declaraciones CE / UKCA RCMS460-490 (PDF)
• Anexo de cableado CTUB100 (Technical info)

Especificaciones técnicas (resumen)

• Canales de medida por equipo: 12
• Máx. equipos en bus BMS: hasta 90 → hasta 1080 canales
• Rangos de respuesta: p. ej. 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) para versiones D4
• Medida en true r.m.s.; análisis armónicos/DC/THD
• Memoria histórica y registrador: 300 registros / 300 registros por canal
• Salidas de alarma, pantalla, respuesta en frecuencia y temporizaciones ajustables; protección por contraseña
• Supervisión continua de conexión de CT; comunicación vía bus BMS (RS-485)
