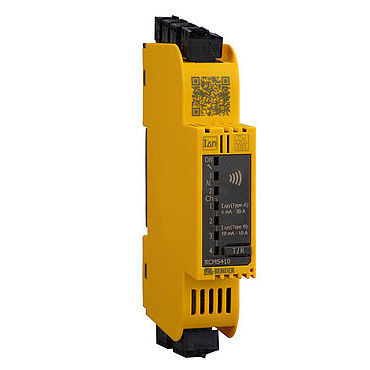

Sistema de supervisión de la corriente residual LINETRAXX® SmartDetect RCMS410

de transformadorescompactocontinuo

Visión general

• 4 canales en una carcasa compacta
• Medición por canal sensible a AC, DC pulsado o AC/DC
• Análisis de armónicos hasta la 400ª armónica
• Respuesta en frecuencia configurable
• Comunicación a través de diversas interfaces

Resumen del producto
El LINETRAXX® SmartDetect RCMS410 / RCMS425-L / RCMS425-D es un monitor de corriente residual (RCM) para sistemas de alimentación conectados a tierra, sensible a corriente alterna, corriente continua pulsada y corriente continua lisa. Mide corrientes residuales de 2 mA a 70 A (dependiendo del transformador de medida y la configuración) en un rango de frecuencia DC, 15 Hz a 20 kHz. Deben conectarse transformadores de corriente de medida adecuados a las entradas de corriente residual (por ejemplo, serie CTUB100, CTAC). Los valores de preaviso y alarma principal pueden configurarse por canal; la evaluación puede ser por RMS (AC/DC) o por componentes AC y DC por separado. La indicación de alarma se realiza por LEDs (RCMS410, RCMS425-L) o por pantalla TFT (RCMS425-D); la señalización también es posible mediante salidas digitales y Modbus RTU. Los equipos incluyen E/S digitales y una salida analógica. Los parámetros se pueden ajustar mediante Modbus RTU o NFC con la app Bender Connect. Funciones adicionales disponibles mediante módulos de software.

Características especiales

• Cuatro canales para medición sensible AC, DC pulsado o AC/DC
• Respuesta en frecuencia configurable
• Análisis de armónicos (FFT) hasta la 400ª armónica
• Ampliación/actualización de funciones mediante módulos
• Configuración sencilla con NFC (Bender Connect App)
• Ajustes de fábrica específicos para el cliente disponibles

Medición de corriente residual

• Dispositivo de monitorización de corriente residual conforme a DIN EN 62020-1 (IEC 62020-1)
• Cuatro canales de medición (cada canal puede configurarse alternativamente como entrada digital)
• Características seleccionables: Tipo A, Tipo F, Tipo B y Tipo B+ (según configuración/módulo)
• Medición RMS AC/DC y componentes AC y DC por separado
• Rango de frecuencia: DC, 15 Hz … 20 kHz
• Análisis de frecuencia hasta la 400ª armónica; cálculo de THD

Supervisión de valores de respuesta

• Alarma principal con valor de respuesta residual IΔn ajustable
• Preaviso: 10…100 % del IΔn
• Evaluación separada de AC/DC (RMS) o de las componentes AC y DC
• Rangos de valores de respuesta:
  - Tipo A: 6 mA…30 A
  - Tipo F: 6 mA…30 A (15 Hz…20 kHz)
  - Tipo B/Tipo B+: 10 mA…10 A (solo con módulo de función B)
• Modos de medición por canal: sobrecorriente (estándar), subcorriente o modo ventana
• Retardos temporales ajustables (tiempo de respuesta y tiempo de liberación)
• Comportamiento de memoria de fallos seleccionable por canal; funciones preset y reload; retardo de arranque y estado inicial configurables
• Monitorización continua de la conexión de transformadores de corriente

Pantalla y operación

• Interfaz NFC para configuración con la app Bender Connect
• RCMS410 y RCMS425-L: barra LED, LED estado, LEDs de preaviso y alarma principal, LED de alarma por canal
• RCMS425-D: pantalla TFT, LED estado, LED alarma, menú de texto completo, navegación por 4 botones
• Botón combinado de prueba/reset integrado y conexión para botones externos
• Tapa transparente sellable opcional

Interfaces

• Una entrada digital, una entrada/salida digital y una salida multifunción digital/analógica
• RS-485 con Modbus (Modbus RTU)
• Interfaz NFC para ajuste de parámetros (con o sin alimentación)

Alimentación

• Alimentación 24 V DC (RCMS410)
• AC/DC 100…240 V y 24 V DC (RCMS425-L y RCMS425-D)

Aplicaciones

• Medición y análisis de corrientes residuales, corrientes de fallo y corrientes nominales de cargas e instalaciones
• Supervisión de corrientes residuales en instalaciones fijas como alternativa a verificaciones periódicas
• Detección de degradaciones lentas del aislamiento para mantenimiento preventivo
• Supervisión de corrientes con riesgo de incendio en ubicaciones expuestas
• Monitorización EMC de sistemas TN-S para corrientes parásitas y puentes N‑PE adicionales
• Supervisión de conductores PE y de equipotencialidad para ausencia de corriente
• Supervisión de conductores N por sobrecarga debida a armónicos

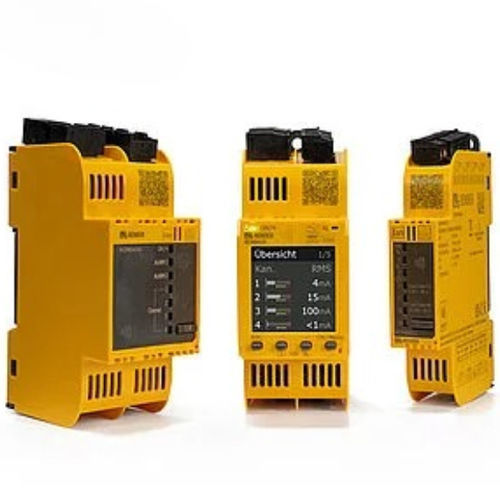

Variantes (tipo | pantalla | E/S; relés | alimentación | carcasa)
RCMS410 | LED bargraph | M+, Q, I | DC 24 V | 1 DU
RCMS425-L | LED bargraph | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU
RCMS425-D | TFT display | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU

Módulos funcionales (licencia software)

• A: Análisis de armónicos (FFT)
• B: Medición y evaluación sensible a AC/DC (necesario para transformadores Tipo B/B+)
• C: Conexión de transformadores externos Tipo A

Accesorios opcionales (selección)

• Fuentes de alimentación (serie STEP-PS según carga máxima de transformadores)
• Series de transformadores de medida: CTUB100, CTBS25, CTAC, series WR/WS, etc.

Especificaciones técnicas

• Familia de producto: LINETRAXX® SmartDetect RCMS
• Canales: 4 independientes
• Sensibilidad / rango de medida: 2 mA … 70 A (dependiendo del CT y configuración)
• Respuesta en frecuencia: DC, 15 Hz … 20 kHz (configurable)
• Análisis de armónicos: hasta la 400ª armónica (FFT); cálculo de THD
• Modos de medida: AC, DC pulsado, medida AC/DC sensible (por canal)
• Características seleccionables: Tipo A, Tipo F, Tipo B, Tipo B+
• Interfaces: Modbus RTU (RS-485), NFC, entradas/salidas digitales, salida analógica
• Alimentación: RCMS410 = 24 V DC; RCMS425-L / RCMS425-D = 24 V DC o AC/DC 100…240 V
• Pantalla: RCMS410/RCMS425-L = LED bargraph; RCMS425-D = TFT con botones de navegación
• Ancho de carcasa: RCMS410 = 1 DU; RCMS425-L / RCMS425-D = 2 DU
• Módulos disponibles: A (FFT), B (AC/DC sensible), C (conexión CT externa)
• Monitorización continua de conexión CT y comportamiento de alarma/retardo configurable
