Sistema de supervisión de la corriente residual LINETRAXX® RCMS460-L

continuodigitalmultivías

Resumen

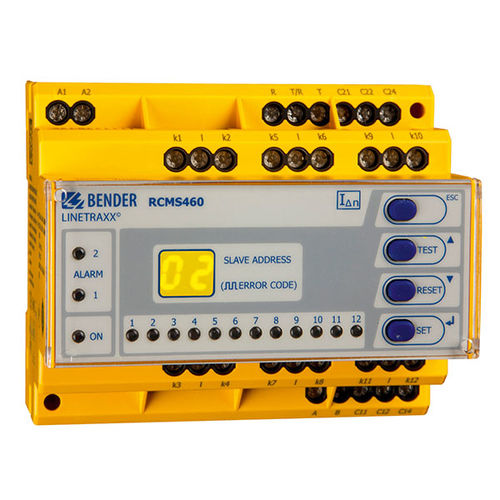

El LINETRAXX® RCMS460-L es un monitor de corriente residual para la detección y evaluación de corrientes de fallo, residuales y de servicio en suministros a tierra mediante transformadores de corriente asociados. Cada equipo dispone de 12 canales de medida y puede conectarse en red vía bus BMS (RS-485) hasta 90 aparatos, permitiendo vigilar hasta 1080 canales. Para medida AC/DC sensible (Tipo B) se requieren CT cerrados CTUB100 o CTBS25; para corrientes alternas y pulsantes se emplean CTAC, WR, WS y WF. La tensión máxima vigilada depende de la tensión de aislamiento de los CT seleccionados. La respuesta en frecuencia y los rangos de respuesta se pueden ajustar para protección de personas, incendios o instalaciones; las corrientes se pueden analizar para armónicos, componente DC y THD.

Características clave

• Tipo de medida seleccionable por canal mediante la elección del transformador de medida (AC / DC pulsado / AC‑DC sensible)
• Medida en valor eficaz real (True r.m.s.)
• 12 canales de medida por equipo (medida diferencial o entrada digital)
• Escalabilidad: hasta 90 equipos → hasta 1080 canales vía bus BMS (RS-485)
• Lectura paralela rápida de todos los canales
• Ejemplos de rangos de respuesta: 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) para RCMS…-D4
• Función Preset y retardo de tiempo ajustable
• Respuesta en frecuencia ajustable para protección de personas, incendios e instalaciones

Funciones adicionales y características hardware

• Memoria histórica con sello de fecha/hora para 300 registros
• Data logger: 300 registros por canal
• Análisis de armónicos, componente DC y THD
• Dos relés de alarma con contactos conmutados (según versión; RCMS490: un contacto de alarma por canal)
• Funcionamiento N/O o N/C y memoria de fallo seleccionables
• Conexión para pulsador externo de prueba/reset
• Pantalla retroiluminada y LEDs de alarma
• Intercambio de datos vía bus BMS (RS-485 con protocolo BMS)
• Protección por contraseña para ajustes
• Supervisión continua de la conexión de los CT
• Conformidad RoHS

Aplicaciones

• Medida y evaluación de corrientes diferenciales, de fallo y nominales en los rangos de frecuencia: 0…2000 Hz (con CTUB100 o CTBS25) y 42…2000 Hz (con CTAC, WR, WS, WF)
• Vigilancia de corrientes con riesgo de incendio en atmósferas inflamables
• Monitoreo EMC de sistemas TN‑S para corrientes vagabundas y puentes N‑PE adicionales
• Supervisión de conductores N por sobrecarga debida a armónicos
• Verificación de ausencia de corriente en conductores PE y equipotenciales
• Determinación de intervalos de inspección según reglamentación (p. ej. DGUV V3)
• Protección de personas e incendios mediante desconexión rápida
• Supervisión de entradas digitales

Variantes
RCMS460-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053003
RCMS460-L-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053004

Accesorios opcionales (resumen)

• Fuentes de alimentación: STEP-PS/1 AC/24 DC/0.5 — B94053110; STEP-PS/1 AC/24 DC/1.75 — B94053111; STEP-PS/1 AC/24 DC/4.2 — B94053112
• Repetidor RS-485: DI-1PSM — B95012044
• Gateways / condition monitors: COM465IP — B95061065; CP907-I / CP915-I — B95061031/32/33/34
• Transformadores de medida (ejemplos): CTAC20/35/60; CTBS25; CTUB102…; series flexibles WF (WF170, WF250, WF500, WF800, WF1200)

Notas
Las series CTBS25 o CTUB100 son necesarias para la medida AC/DC sensible (Tipo B). Las series WF incluyen un convertidor de señal RCC420. Algunas fuentes de alimentación pueden no ser compatibles con ciertas variantes de CT; consultar la documentación del producto.
