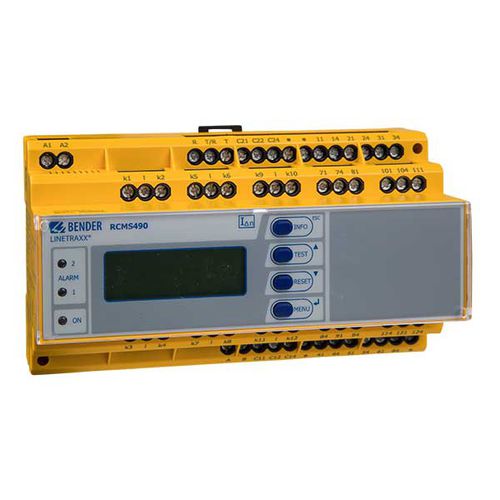

Sistema de supervisión de la corriente residual LINETRAXX® RCMS490-D

continuodigitalmultivías

Descripción del producto
El LINETRAXX® RCMS490‑D es un monitor multicanal de corriente residual para la detección y evaluación de corrientes de fallo, residuales y de servicio en sistemas alimentados con conductor a tierra. Cada dispositivo dispone de 12 canales de medida; varios dispositivos pueden conectarse en red vía BMS (RS‑485) para supervisión de instalaciones extensas. La sensibilidad de medida (AC, pulsada o AC/DC) se determina según el transformador de corriente (TC) seleccionado por canal.

Puntos clave / resumen

• 12 canales de medida por dispositivo para medición de corriente residual o entrada digital.
• Variante RCMS490: un contacto de alarma por canal; otras variantes ofrecen relés de alarma globales.
• Medición seleccionable por canal: AC, DC pulsada o AC/DC sensible mediante la elección del TC correspondiente.
• Medida en valor eficaz real (True r.m.s.), análisis de armónicos y componente DC, respuesta en frecuencia ajustable para protección de personas, incendio y equipos.

Detalles
La familia RCMS (RCMS460‑D/-L, RCMS490‑D/-L) admite transformadores de corriente cerrados, divididos, rectangulares y flexibles (p. ej. CTUB100, CTBS25, CTAC…, WR…, WS…, WF…). Las series CTUB100/CTBS25 son necesarias para mediciones AC/DC sensibles (Tipo B) y pueden requerir alimentación 24 V DC. Se pueden combinar libremente distintos tipos de TC en los canales de medida. Hasta 90 monitores pueden conectarse en un bus BMS, permitiendo vigilar hasta 1080 canales de medida.

Funcionalidades

• Tipo de medida por canal seleccionable (AC / DC pulsada / AC‑DC sensible).
• Medida True RMS y análisis de armónicos, componente DC y THD.
• Escaneo paralelo rápido de todos los canales; función preset y retardos de tiempo ajustables.
• Márgenes de respuesta: p. ej. 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) para variantes D4.
• Memoria de eventos con marca temporal (300 registros) y registro de datos (300 registros por canal).
• Salidas de alarma: versiones con dos relés globales (un conmutador cada uno) o RCMS490 con un contacto de alarma por canal; operación N/O o N/C seleccionable; entrada para pulsador externo de test/reset.
• Pantalla retroiluminada (estilo 7 segmentos), LEDs de alarma, vigilancia continua de la conexión del TC y protección por contraseña.

Aplicaciones

• Monitorización de corrientes residuales, de fallo y de servicio en cuadros, armarios y equipos fijos en amplios rangos de frecuencia (0…2000 Hz o 42…2000 Hz según el tipo de TC).
• Detección de corrientes con riesgo de incendio y desconexión rápida para protección contra incendios.
• Monitorización EMC de sistemas TN‑S para corrientes vagabundas y puentes N‑PE adicionales.
• Supervisión del conductor N por sobrecargas debidas a armónicos y de conductores PE/equipotenciales para garantizar ausencia de corriente.
• Apoyo en la definición de intervalos de prueba prácticos (p. ej. DGUV V3) mediante datos registrados.

Variantes (resumen)

• RCMS490‑D‑1: Alimentación DC 16…94 V / AC 16…72 V, 42…460 Hz — ej. B94053005.
• RCMS490‑D4‑1: DC 16…94 V / AC 16…72 V, 42…460 Hz (rangos D4) — B94053011.
• RCMS490‑D‑2: DC 70…276 V / AC 70…276 V, 42…460 Hz — B94053006.
• RCMS490‑D4‑2: DC 70…276 V / AC 70…276 V, 42…460 Hz (D4) — B94053012.

Familias de transformadores de corriente pertinentes (ejemplos)

• CTUB100 / CTBS25 — TC cerrados para medición AC/DC sensible (Tipo B), 0…2000 Hz.
• CTAC…, WR…, WS…, WF… — TC cerrados, rectangulares, divididos y flexibles para corrientes alternas/pulsantes (Tipo A), 42…2000 Hz.
• Serie WF… flexible combinada con convertidor RCC420 para instalaciones que requieran flexibilidad.

Accesorios y componentes del sistema (ejemplos)

• Fuentes 24 V DC para la serie CTUB100 (p. ej. STEP‑PS).
• Gateways, repetidores y condition monitors para integración BMS/Ethernet (COM465IP, CP907‑I, CP915‑I).
• Indicadores de alarma, módulos de prueba/reset, cables de conexión TC y diferentes tamaños/formatos de TC.

Especificaciones técnicas (selección)

• Modelo: LINETRAXX® RCMS490‑D.
• Canales de medida por dispositivo: 12.
• Monitores máximos por bus BMS: hasta 90 → hasta 1080 canales.
• Márgenes de respuesta: p. ej. 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) para variantes D4.
• Medida: True RMS; análisis de armónicos y componente DC/THD.
• Memoria: eventos 300 registros; data logger: 300 registros por canal.
• Comunicación: bus BMS (RS‑485) con protocolo BMS; integración mediante gateways/condition monitors.
• Funciones de protección: respuesta en frecuencia ajustable para protección de personas/incendio/instalación, temporizadores ajustables, presets, protección por contraseña y vigilancia continua de conexión del TC.
