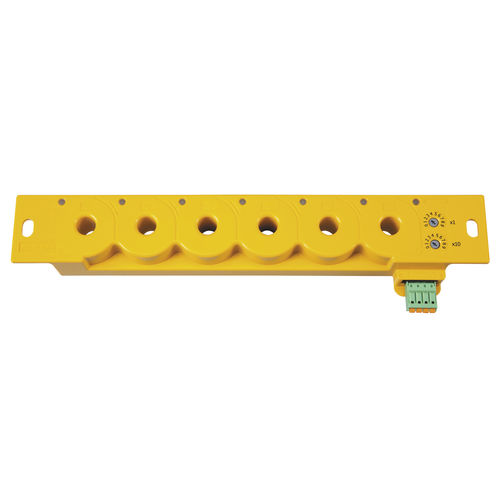

Sistema de supervisión de la corriente residual LINETRAXX® RCMS150

de alarmaModbusRS-485

Descripción
Los monitores de corriente residual LINETRAXX® RCMS150 son dispositivos sensibles a AC/DC (tipo B) de seis canales, destinados a medir corrientes de fallo AC y DC en alimentaciones conectadas a tierra. Miden corrientes residuales de hasta IΔ = 500 mA en el rango de frecuencia DC…2 kHz y son adecuados para la supervisión de circuitos finales con corriente de carga hasta 32 A y tensión monitorizada de 300 V. Cada canal dispone de dos umbrales de respuesta ajustables de forma independiente para distinguir preaviso y alarma. Valores medidos y estados de alarma pueden transferirse y los parámetros configurarse vía RS-485.

Funciones y comunicaciones

• Supervisión continua de corriente residual como alternativa a las pruebas periódicas de aislamiento
• Adquisición multisensible AC/DC (tipo B) con 6 canales (K1…K6)
• Soporte para evaluación de fallos de corriente continua puras
• Diseño compacto para instalaciones con espacio limitado
• Interfaz RS-485 con Modbus RTU o protocolo BMS para transferencia y visualización de datos
• Parametrización y transferencia de valores/alarma a través de RS-485

Características

• Rango de medida IΔ hasta 500 mA; frecuencia DC…2 kHz
• Cada canal ofrece 2 vías de medida: 1 × RMS y 1 × DC
• Dos umbrales ajustables por canal (preaviso + alarma)
• Autovigilancia continua y toroides de medida totalmente apantallados para reducir interferencias magnéticas
• Montaje en riel DIN o mediante tornillos en cuadros de distribución
• Compatible con gateways Bender (p. ej. COM465IP, CP9…)

Interfaces y variantes

• RCMS150: RS-485 con protocolo BMS. Rango de direcciones 2…90 (dispositivo). Hasta 89 unidades en un bus.
• RCMS150-01: RS-485 con Modbus RTU. Direcciones 1…99 por potenciómetros en el equipo; 1…247 vía bus. Hasta 247 unidades en un bus.

Aplicaciones

• Medición y vigilancia continua de corrientes de fallo AC y DC hasta IΔ = 500 mA (DC 0…2 kHz)
• Supervisión de circuitos finales hasta 300 V y 32 A
• Integración en sistemas de monitorización de instalaciones o edificios; idóneo para espacios reducidos
• Operación permitida hasta 2000 m sobre el nivel del mar

Variantes
RCMS150 | DC 24 V | BMS | B94053025
RCMS150-01 | DC 24 V | Modbus RTU | B94053026
RCMS150-W-01 | DC 24 V | Modbus RTU | B94053026W

Accesorios opcionales
Clip de montaje para carril DIN — B91080110
Condition Monitor con gateway integrado (COM465IP / CP907-I variantes) — B95061065 / B95061031 / B95061032
Repetidor RS-485 DI-1DL — B95012047
Sistema de monitorización de corriente residual* (variantes RCMS460/RCMS490) — B94053001 / B94053002 / B94053005 / B94053006
*En este caso no se requiere condition monitor/gateway; apto solo para indicación de valores y alarmas, no para parametrización.

Especificaciones técnicas

• Tipo: monitor de corriente residual AC/DC (tipo B), serie LINETRAXX® RCMS150
• Canales: 6 (K1…K6), 2 medidas por canal (1 × RMS, 1 × DC)
• Rango de medida IΔ: hasta 500 mA; frecuencia DC…2 kHz
• Tensión circuito monitorizado: 300 V; corriente máxima por circuito: 32 A
• Alimentación: DC 24 V
• Interfaces: RS-485 (BMS o Modbus RTU según variante)
• Ajustes: 2 umbrales por canal
• Direcciones: RCMS150 2…90 (hasta 89 equipos); RCMS150-01 1…99 local / 1…247 bus (hasta 247 equipos)
• Montaje: riel DIN o atornillado
• Autovigilancia continua y toroides apantallados
• Altitud de operación: hasta 2000 m
