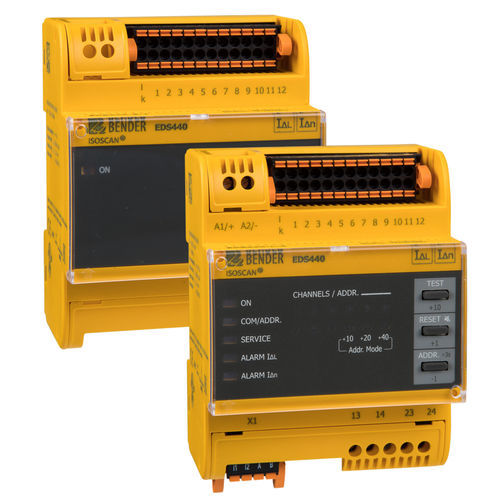

Localizador de defectos de aislamiento de batería ISOSCAN® EDS440

Descripción
El localizador de fallos de aislamiento ISOSCAN® EDS440 permite localizar fallos de aislamiento en sistemas de suministro no conectados a tierra (sistemas IT) cuando se utiliza junto con un ISOMETER® iso685-D-P o el inyectores de corriente PGH. El equipo evalúa las señales de corriente de localización a través de transformadores de corriente de medida (CT). Un EDS440 admite hasta 12 CT; hasta 50 EDS440 pueden conectarse mediante RS-485 (bus BS) para supervisar hasta 600 salidas.

Características principales

• Localización automática de fallos de aislamiento en servicio
• Aplicación: circuitos principales y de control
• 12 canales de medida para transformadores de corriente
• Monitorización de la conexión de los CT
• Concepto de sistema universal y modular para integración flexible
• Extensión opcional mediante 12 canales de relés (IOM441-S)
• Memoria de fallos seleccionable
• Sensibilidad de respuesta configurable, típ. 2…10 mA (según variante)
• Medición de corriente residual AC con valor de respuesta configurable
• Dos relés de alarma (un contacto N/O cada uno), funcionamiento N/O o N/C seleccionable
• Entrada externa de test/reset
• Visualización centralizada de salidas defectuosas
• Interfaz serie RS-485 (bus BS), rango de direcciones 2…79; Modbus RTU

Aplicaciones

• Localización de fallos de aislamiento en sistemas IT AC, 3AC y DC
• Circuitos principales y de control en plantas industriales y embarcaciones
• Sistemas IT DC desacoplados por diodos en centrales eléctricas
• Instalaciones eléctricas en entornos médicos

Variantes
Tipo | Tensión de alimentación U_S* | Valor de respuesta | Pantalla LED | Opción "W" | Referencia
EDS440-S-1 | DC 24 V | 2…10 mA | -- | -- | B91080201
EDS440W-S-1 | DC 24 V | 2…10 mA | -- | ✓ | B91080201W
EDS440-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | -- | B91080202
EDS440W-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | ✓ | B91080202W
EDS440-LAF-4 | AC/DC 24…240 V | 10 mA (fijo) | ✓ | -- | B91080209

Accesorios opcionales
Tipo | Tensión de alimentación U_S | Ref.
DI-1PSM (repetidor RS-485) | AC/DC 24 V ± 20 % | B95012044
DI-2USB (conversor RS-485/USB, con cable USB) | Alimentado desde USB | B95012045
IOM441-S (módulo entrada/salida) | Módulo de 12 relés | B95012057

Transformadores de corriente de medida (ejemplos)
Tipo | Diámetro interior / mm | Tipo | Ref.
CTAC20 | ø 20 | circular | B98110005
CTAC35 | ø 35 | circular | B98110007
CTAC60 | ø 60 | circular | B98110017
CTAC120 | ø 120 | circular | B98110019
CTAC210 | ø 210 | circular | B98110020
También están disponibles CT divididos, flexibles y rectangulares con sus referencias

Especificaciones técnicas

• Entradas: hasta 12 transformadores de corriente de medida por EDS440
• Escalabilidad del sistema: hasta 50 EDS por RS-485 (bus BS) → hasta 600 salidas monitorizadas
• Sensibilidad de respuesta: configurable, típ. 2…10 mA (según variante); variante LAF = 10 mA fijo
• Medición: corriente residual AC con valor de respuesta configurable
• Relés: dos relés de alarma con un contacto N/O cada uno; funcionamiento N/O o N/C seleccionable
• Opcional: ampliación mediante 12 canales de relés (IOM441-S)
• Monitorización de conexión CT incluida
• Interfaz serie: RS-485 (bus BS), Modbus RTU; rango direcciones 2…79
• Visualización centralizada de salidas defectuosas; entrada externa de test/reset
• Variantes de alimentación: DC 24 V y AC/DC 24…240 V según tipo
• Diseño modular para integración en sistemas de control y visualización superiores
