Localizador de defectos de aislamiento ISOSCAN® EDS151

Descripción general

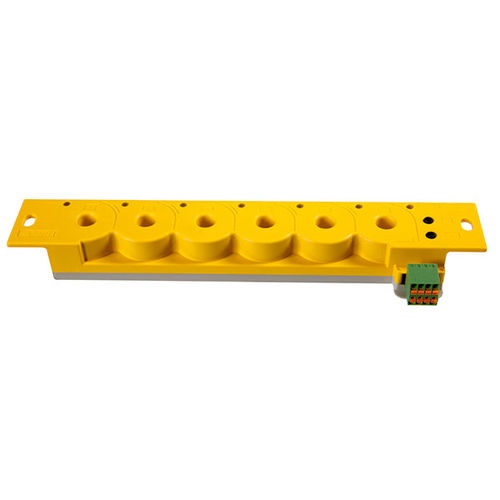

El ISOSCAN® EDS151 es un localizador de fallos de aislamiento para búsqueda automática por línea en sistemas de alimentación no puestos a tierra (sistemas IT), utilizado junto con ISOMETER® isoMED427P. Detecta pulsos de corriente de localización mediante seis transformadores de corriente de medida integrados y evalúa las faltas para generar alarma e indicación de forma rápida.

Características principales

• Localización automática de fallos de aislamiento en funcionamiento
• Aplicación: circuitos de control y monitorización
• 6 canales de medida con transformadores integrados
• Conectividad por bus RS-485 (protocolo BMS) para monitorización escalable
• Autoprueba cíclica e indicación de actividad del bus

Características (detalle)

• Apto para sistemas IT AC, AC/DC y DC
• Sensibilidad de respuesta: 0,5 mA
• Tiempo máximo de respuesta (alarma + indicación): ≤ 8 s en sistemas AC (IEC 61557-9)
• Hasta 88 EDS151 por bus RS-485 → hasta 528 salidas monitorizadas
• Rango de direcciones BMS: 3…90
• Interfaz RS-485 con protocolo BMS

Aplicaciones

• Localización de fallos de aislamiento en entornos médicos, industriales y marítimos
• Circuitos principales DC en plantas, centrales eléctricas y embarcaciones
• Monitorización de circuitos de control y señalización

Variantes ISOSCAN® EDS151
Tipo | Tensión de alimentación* | Ref.
EDS151 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080101

Accesorios opcionales (selección)
Tipo | Tensión de alimentación | Tensión de salida | Ref. | Nota
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V* | DC 24 V, 420 mA | B924209 | Alimenta hasta 6 EDS151
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Alimenta hasta 3 EDS151

Descargas (documentos disponibles)

• Ficha técnica: EDS151 (EN)
• Manual: EDS151 (EN)
• Declaración CE de conformidad: EDS151
• Notificación de cambio de producto: EDS151 - Cambio de software (EN)
• Flyer: Healthcare EDS
• Flyer: Industrial EDS

Notas
Los pulsos de localización generados por ISOMETER® isoMED427P son detectados por los transformadores integrados y evaluados por el EDS151. Los transformadores integrados permiten que todos los conductores activos de una salida pasen por un único dispositivo. El acoplamiento por bus permite la monitorización escalable de múltiples salidas.

Especificaciones técnicas

• Nombre del modelo: ISOSCAN® EDS151
• Canales de medida: 6 por dispositivo
• Transformadores de corriente integrados: 6
• Sensibilidad de respuesta: 0,5 mA
• Tiempo máximo de respuesta: ≤ 8 s (IEC 61557-9)
• Bus/interfaz: RS-485 con protocolo BMS
• Máx. dispositivos en bus BMS: 88 (hasta 528 salidas)
• Rango de direcciones BMS: 3…90
• Tensión de alimentación (EDS151): AC 17…24 V, 50…60 Hz o DC 14…28 V
• Fuentes de alimentación opcionales: AN410 (DC 24 V, 420 mA) suministra hasta 6 EDS151; AN450 (AC 20 V, 500 mA) suministra hasta 3 EDS151
• Autoprueba: función de autoprueba cíclica
• Ref. art. (EDS151): B91080101
