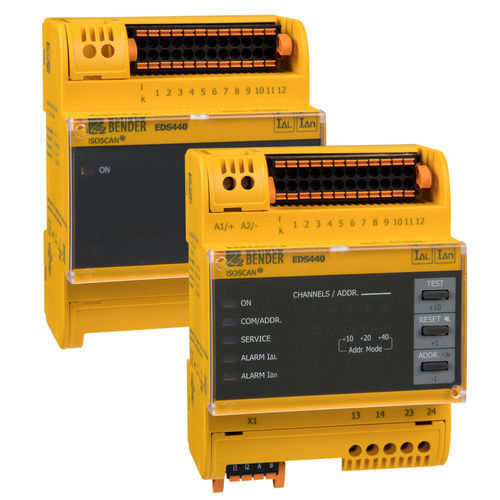

Localizador de defectos de aislamiento de batería ISOSCAN® EDS441

Descripción
Los localizadores de fallos de aislamiento ISOSCAN® EDS441 funcionan junto con el ISOMETER® iso685-D-P o con el inyector de corriente PGH para detectar y evaluar las señales de corriente de localización en sistemas eléctricos no conectados a tierra (sistemas IT). Cada equipo admite hasta 12 transformadores de corriente de medida (CT). Mediante RS-485 (bus BS) se pueden interconectar hasta 50 unidades EDS, permitiendo vigilar hasta 600 salidas.

Características principales

• Localización automática de fallos de aislamiento en funcionamiento
• 12 canales de medida para CT
• Monitorización de la conexión de CT y señalización central de fallos
• Sensibilidad de respuesta 0,2…1 mA; medición de corriente diferencial AC con umbral configurable
• Dos relés de alarma (un contacto NA cada uno), NA o NC seleccionable
• Concepto de sistema modular y universal; extensión opcional IOM441-S (12 relés)
• Interfaz serie RS-485 (bus BS), Modbus RTU; rango de direcciones 2…79

Aplicaciones

• Localización de fallos de aislamiento en sistemas IT AC, 3AC y DC
• Circuitos principales y de control en instalaciones industriales y embarcaciones
• Sistemas DC IT con desacoplo por diodos en centrales eléctricas
• Redes de alimentación y control en entornos médicos (con monitorización adecuada)

Variantes (extracto)
EDS441-S-1 | AC/DC 24…240 V | 0,2…1 mA | B91080204
EDS441W-S-1 | AC/DC 24…240 V | 0,2…1 mA | B91080204W
EDS441-L-4 | AC/DC 24…240 V | 0,2…1 mA | B91080205
EDS441W-L-4 | AC/DC 24…240 V | 0,2…1 mA | B91080205W

Accesorios opcionales (extracto)
DI-1PSM (repetidor RS-485) | AC/DC 24 V ±20% | B95012044
DI-2USB (conversor RS-485/USB) | Alimentación por USB | B95012045
IOM441-S (módulo E/S 12 relés) | - | B95012057

Transformadores de corriente (ejemplos)
CTAC20/1 | Ø interior 20 mm | redondo | B98110006
CTAC35/1 | Ø interior 35 mm | redondo | B98110008
CTAS50/01 | Ø interior 50 mm | dividido | B98110012

Especificaciones técnicas

• Sensibilidad de respuesta: 0,2…1 mA
• Hasta 12 CT por unidad; sistema hasta 50 EDS (RS-485) y 600 salidas
• Tensión de alimentación según variante: AC/DC 24…240 V
• Interfaces: RS-485 (bus BS), Modbus RTU; rango de direcciones 2…79
• Dos relés de alarma; entrada de test/reset externa; monitorización de conexión CT
