Localizador de defectos de aislamiento ISOSCAN® EDS30 series

Descripción general

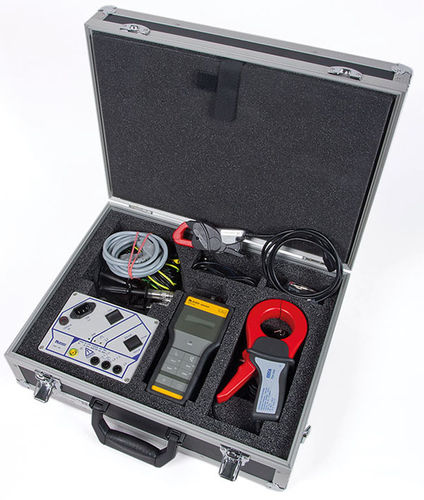

El ISOSCAN® EDS30… es un sistema portátil de localización de fallos de aislamiento para localizar fallos en sistemas aislados de tierra (sistemas IT). Todos los componentes esenciales se alojan en una maleta de aluminio robusta para facilitar su transporte.

Principales ventajas

• Sistema portátil de localización de fallos de aislamiento para sistemas IT (AC 42…460 Hz 0…790 V / DC 0…960 V) o para sistemas desenergizados
• Medición de corriente residual en sistemas TN/TT
• Uso en circuitos principales y de control
• Pinzas de medida Ø 20 / 52 mm (Ø 115 mm opcional)
• Maleta de aluminio resistente y compartimentada
• Generadores de prueba PGH18… con corriente de prueba variable 1…25 mA
• Tensión de prueba integrada para sistemas desenergizados (PGH186)

Equipo de evaluación de fallos EDS195PM

• Pantalla LC retroiluminada, 3 × 16 caracteres
• Pinzas de medida 20/52 mm incluidas
• Alimentación por acumulador (incluye unidad de alimentación)
• Valores de respuesta localización de fallos: circuitos principales 2…10 mA; circuitos de control 0,2…1 mA
• Rango de medición de corriente residual: 10 mA…10 A
• Modo de funcionamiento seleccionable: localización de fallos / medición de corriente residual

Aplicaciones

• Sistemas IT sin sistema EDS instalado:

  • EDS3090PG — circuitos principales hasta AC 20…575 V 42…460 Hz, DC 20…504 V (con AGE185 hasta AC 500…790 V / DC 400…960 V)
  • EDS3091PG — circuitos de control hasta AC 20…265 V 42…460 Hz, DC 20…308 V
  • EDS3096PG — circuitos principales en sistemas IT con todos los polos desconectados hasta AC 0…575 V 42…460 Hz, DC 0…504 V
  • EDS3096PV — instalaciones fotovoltaicas con PGH186 (ver variantes)
• Sistemas IT con EDS instalado:

  • EDS3090 — para circuitos principales con EDS460/490 instalado
  • EDS3091 — para circuitos de control con EDS461/491 instalado

Variantes ISOSCAN® EDS30…
Tipo | Tensión de alimentación | Tensión nominal | Referencia
EDS3090 | | AC 20…575 V, 42…460 Hz y DC 20…504 V | B91082026
EDS3090PG | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz y DC 20…504 V | B91082021
EDS3090PG-13 | AC 90…132 V, 50…60 Hz | AC 20…575 V, 42…460 Hz y DC 20…504 V | B91082022
EDS3096PG | AC 230 V, 50…60 Hz | AC 0…575 V, 42…460 Hz y DC 0…504 V | B91082025
EDS3096PG-13 | AC 90…132 V, 50…60 Hz | AC 0…575 V, 42…460 Hz y DC 0…504 V | B91082029
EDS3091 | | AC 20…265 V, 42…460 Hz y DC 20…308 V | B91082027
EDS3091PG | AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz y DC 20…308 V | B91082023
EDS3091PG-13 | AC 90…132 V, 50…60 Hz | AC 20…265 V, 42…460 Hz y DC 20…308 V | B91082024
EDS3092PG | AC 230 V, 50…60 Hz / AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz y DC 20…308 V / AC 20…575 V, 42…460 Hz y DC 20…504 V | B91082030
EDS3096PV | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz y DC 20…504 V | B91082031

Contenido del envío (ejemplos)
Tipo | Equipo EDS | Generador de corriente de prueba | Pinzas 20 mm | Pinzas 52 mm
EDS3090 | EDS195PM | | PSA3020 | PSA3052
EDS3090PG | EDS195PM | PGH185 | PSA3020 | PSA3052
EDS3096PG | EDS195PM | PGH186 | PSA3020 | PSA3052
EDS3091 | EDS195PM | | PSA3320 | PSA3352
EDS3096PV | EDS195PM | PGH186 | PSA3020 | PSA3052

Accesorios opcionales

• PSA3165 — Pinza de 115 mm para EDS3090… y EDS3096… (Ref. B980852)
• AGE185 — Acoplador para ampliar el rango de tensión de PGH185/186 (AC 42…460 Hz 500…790 V, DC 400…960 V) (Ref. B980305)
• EDS165-SET — Accesorios para localización de fallos en redes desacopladas por diodos (Ref. B91082007)

Especificaciones técnicas

• Rango de frecuencia: 42…460 Hz
• Rangos de tensión nominal: según variante (ej.: AC 20…575 V / DC 20…504 V; AC 0…575 V / DC 0…504 V; circuitos de control AC 20…265 V / DC 20…308 V)
• Rango medición corriente residual (EDS195PM): 10 mA…10 A
• Valores de respuesta localización de fallos: circuitos principales 2…10 mA; circuitos de control 0,2…1 mA
• Pinzas suministradas: Ø 20 mm y Ø 52 mm (Ø 115 mm opcional)
• Generadores PGH18x: corriente de prueba variable 1…25 mA; PGH186 con tensión de prueba integrada para sistemas desenergizados
• EDS195PM: pantalla LC retroiluminada 3×16; alimentación por acumulador (unidad de alimentación incluida)
• Carcasa: maleta de aluminio robusta para transporte y almacenamiento
