Localizador de defectos de aislamiento ISOSCAN® EDS150

Descripción

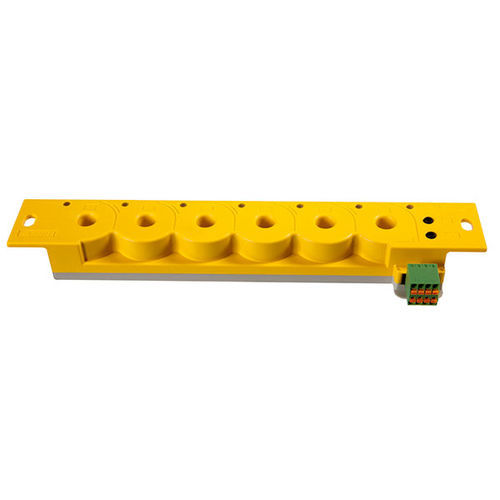

El ISOSCAN® EDS150 es un localizador de fallos de aislamiento para alimentaciones no conectadas a tierra (sistemas IT), diseñado para circuitos principales. En combinación con un ISOMETER® o el transmisor de corriente de localización PGH, las pulsos de corriente de localización se detectan mediante seis transformadores de medida integrados y son evaluadas por el EDS150. Todos los conductores de un circuito de salida pueden pasar a través de los seis transformadores. La señal de alarma y su visualización en un dispositivo de pantalla se procesan en un máximo de 8 s.

Características clave

• Localización automática de fallos de aislamiento en sistemas IT en servicio
• Aplicación: circuitos principales de corriente
• 6 canales de medida con transformadores de corriente integrados
• Sensibilidad de respuesta: 5 mA
• Interfaz RS-485 con protocolo BMS (direcciones BMS 3…90)
• Hasta 88 EDS150 en bus BMS → hasta 528 salidas monitorizadas
• Autoprueba cíclica

Funcionamiento
El pulso de corriente de localización generado por el ISOMETER® o PGH atraviesa los conductores supervisados y es detectado por los transformadores de medida integrados del EDS150. El equipo evalúa estas señales para identificar el alimentador con el fallo de aislamiento.

Bus y expansión

• Posibilidad de conectar hasta 88 EDS150 mediante RS-485 (BMS), monitorizando hasta 528 circuitos
• La actividad del bus BMS se indica mediante un LED de alarma
• Notificación de alarma e indicación en pantalla (p. ej. MK2430) en ≤ 8 s

Aplicaciones

• Búsqueda de fallos de aislamiento en sistemas IT AC, AC/DC y DC
• Circuitos principales DC en plantas industriales, centrales eléctricas y embarcaciones

Variantes
Tipo | Tensión de alimentación | Ref.
EDS150 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080103

Accesorios opcionales
Tipo | Tensión de alimentación | Tensión de salida | Ref. | Nota
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V | DC 24 V, 420 mA | B924209 | Alimenta hasta seis EDS151
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Alimenta hasta seis EDS151
AN450-133 | AC 127 V, 50…60 Hz | AC 20 V, 500 mA | B924203 | Alimenta hasta seis EDS151

Descargas (selección)
Ficha técnica, manual y declaración CE, así como folletos del producto (Ficha EDS150/151; Manual EDS150; Declaración CE; Flyer Healthcare EDS; Flyer Industrial EDS).

Especificaciones técnicas

• Canales de medida: 6 por EDS150 (transformadores de corriente integrados)
• Máxima monitorización combinada: 88 EDS150 vía RS-485 (BMS) → hasta 528 circuitos
• Sensibilidad de respuesta: 5 mA
• Tiempo de respuesta (AC, IEC 61557-9): hasta 8 s
• Interfaz: RS-485 con protocolo BMS
• Rango de direcciones BMS: 3…90
• Tensión de alimentación (EDS150): AC 17…24 V, 50…60 Hz / DC 14…28 V
• Ref. dispositivo (EDS150): B91080103
• Autoprueba cíclica; LED de alarma para actividad en bus BMS
