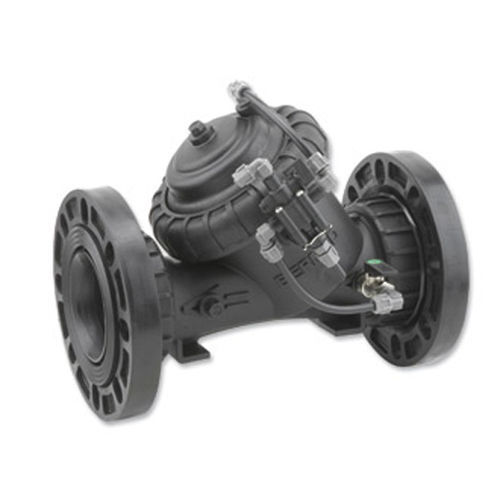

Válvula de membrana IR-105-54-X

con control hidráulicode controlde regulación

Resumen
La válvula de control hidráulico BERMAD con relé hidráulico es una válvula de encendido/apagado a diafragma accionada hidráulicamente y normalmente cerrada. Se abre con un comando de presión remoto y se cierra ante la pérdida de dicho comando. Indicada para infraestructuras de riego y distribución que requieren amplificación de señal y cierre fiable.

Características clave

• Funcionamiento impulsado por la presión de la línea
• Control On/Off hidráulico con amplificación por relé
• Cierre en caso de pérdida de presión de comando
• Amplifica y transmite comandos remotos débiles

Diseño y materiales

• Construcción en composite de ingeniería apta para riego
• Adaptable en campo a múltiples conexiones finales
• Materiales resistentes a productos químicos y cavitación

Cuerpo hYflow 'Y' — diseño "Look Through"

• Cuerpo en 'Y' con trayecto Look Through para capacidad de caudal muy alta y baja pérdida de carga

Diafragma y conjunto interno

• Diafragma flexible unificado y tapón guiado para regulación precisa y estable
• Cierre suave y baja presión de accionamiento
• Previene erosión y distorsión del diafragma
• Inspección y mantenimiento en línea sencillos

Aplicaciones típicas

• Sistemas de riego automatizados y cabezas de control de campo
• Centros y redes de distribución
• Sistemas de riego con baja presión de suministro
• Instalaciones de riego con ahorro energético

Características adicionales / Opciones

• M: Flow Stem (excluye tamaños 4"L, 6"R)
• 5: Punto de prueba plástico
• Z: Selector manual
• V3: Adaptadores PVC Victaulic 3"
• V4: Adaptadores PVC Victaulic 4"

Especificaciones técnicas

• Modelo comercial: IR-105-54-3W-X
• Serie: Serie 100
• Tipo de operación: Normalmente cerrada — se abre con comando de presión remoto; cierra ante pérdida de comando
• Accionamiento: Hidráulico, diafragma
• Función: Válvula On/Off controlada hidráulicamente con relé para amplificar/retransmitir comandos remotos
• Diseño del cuerpo: hYflow 'Y' con Look Through para alto caudal y baja pérdida de carga
• Construcción: Composite de ingeniería, resistente a químicos y cavitación
• Internos: Diafragma unitario y tapón guiado para regulación precisa y protección del diafragma
• Mantenimiento: Inspección y servicio en línea sencillos
• Opciones: M, 5, Z, V3, V4
• Mercado objetivo: Riego — cabezas de control de campo, distribución, riego mecanizado y microirrigación
