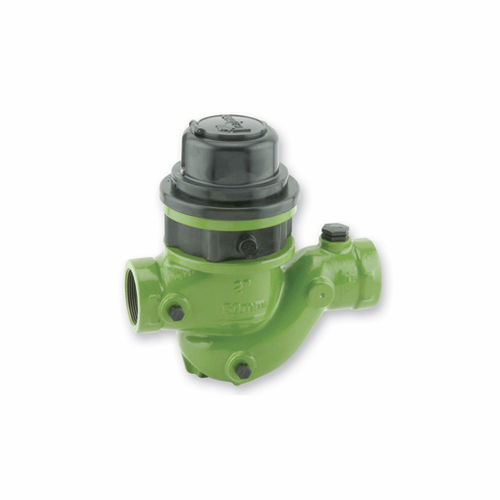

Válvula de membrana 900/M0-R02

con control hidráulicodosificadorapara agua

Descripción general

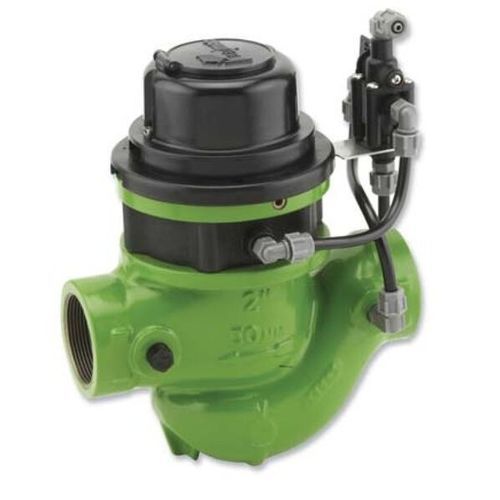

El hidrómetro BERMAD con relé hidráulico combina un contador de agua de turbina tipo Woltman y una válvula de control accionada por diafragma hidráulico. Funciona como medidor de caudal principal en línea y como válvula normalmente cerrada: se abre ante una orden remota de aumento de presión y se cierra cuando la orden no está presente. El equipo incorpora un registro acoplado magnéticamente y sellado al vacío para una medición volumétrica precisa. Está disponible una salida de pulsos opcional (reed-switch) para integración con sistemas de telemetría.

Detalles clave del modelo

• Denominación del modelo: IR-900-M0-54-3W-KX
• Serie: Serie 900
• Transmisión magnética con registro sellado al vacío (M0)
• Bucle de control compuesto y accesorios (K)
• Configuración: 3 vías

Características y beneficios

• Válvula de control y medidor integrados — solución en línea combinada que optimiza espacio y mantenimiento
• Válvula normalmente cerrada controlada hidráulicamente — operación On/Off impulsada por la presión de línea; relé hidráulico que amplifica órdenes remotas
• Transmisión magnética con registro sellado al vacío — tren de engranajes en seco; salida de pulsos reed sin tensión
• Alineadores de flujo internos en entrada y salida — reducen las distancias de rectificación necesarias y mantienen la precisión
• Dispositivo de calibración integrado — permite calibración precisa in situ
• Diseño de fácil servicio — inspección y mantenimiento en línea sencillos

Aplicaciones típicas

• Sistemas de riego automatizados
• Lectura remota de datos de caudal y telemetría
• Monitorización de caudal y control de fugas
• Sistemas de riego volumétrico

Características adicionales

• ME: Kit de actualización para registro electrónico disponible

Especificaciones técnicas

• Tipo de producto: Hidrómetro con relé hidráulico (medidor de turbina tipo Woltman combinado con válvula de control accionada por diafragma)
• Modelo: IR-900-M0-54-3W-KX
• Serie: Serie 900
• Transmisión / Registro: Transmisión magnética (M0) con registro sellado al vacío
• Control: Bucle de control hidráulico; normalmente cerrado; operación On/Off hidráulica
• Configuración: 3 vías
• Salida de pulsos: Salida libre de tensión con reed-switch (diversas combinaciones de pulsos disponibles)
• Condicionamiento de flujo: Alineadores de flujo internos en entrada y salida
• Calibración: Dispositivo de calibración de medidor de caudal integrado
• Mantenimiento: Inspección y mantenimiento en línea sencillos
• Aplicaciones típicas: Riego (cabezas de control, líneas de distribución, microirrigración, riego mecanizado)
• Código interno de producto (página): 488217
