Válvula de membrana IR-105-Z
hidráulicacon control hidráulicode control

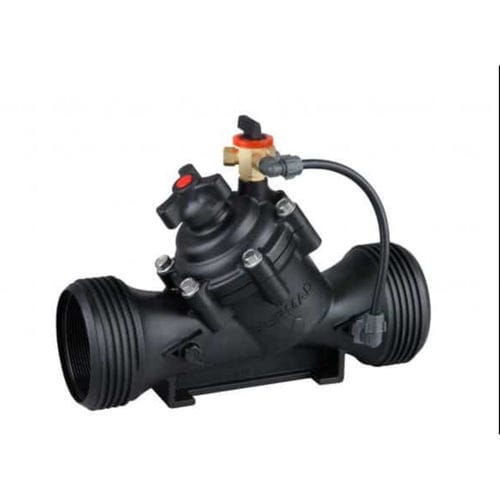

Válvula de membrana - IR-105-Z - BERMAD CS Ltd - hidráulica / con control hidráulico / de control
Válvula de membrana - IR-105-Z - BERMAD CS Ltd - hidráulica / con control hidráulico / de control
Válvula de membrana - IR-105-Z - BERMAD CS Ltd - hidráulica / con control hidráulico / de control - imagen - 2
Válvula de membrana - IR-105-Z - BERMAD CS Ltd - hidráulica / con control hidráulico / de control - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de membrana
Accionamiento
hidráulica, con control hidráulico
Función
de control, de regulación
Cuerpo
en T, monobloque, resistente a los productos químicos, en línea
Uso previsto
para manguera
Material
de plástico, de PES
Otras características
de baja presión, resistente a los productos químicos
DN

Máx.: 150 mm
(5,906 in)

Mín.: 40 mm
(1,575 in)

Presión

Máx.: 10 bar
(145 psi)

Mín.: 0,5 bar
(7,3 psi)

Descripción

Descripción general
La válvula de control hidráulica BERMAD IR-105-Z es una válvula de la Serie 100 accionada por diafragma y operada hidráulicamente. Se abre y cierra en respuesta a comandos de presión locales o remotos, diseñada para aplicaciones de riego.

Características y beneficios
  • Impulsada por la presión de la línea; control hidráulico ON/OFF
  • Cuerpo 'Y' hYflow con diseño "Look Through" para flujo ultra-elevado y baja pérdida de carga
  • Diafragma unitario Flexible Super Travel (FST) y tapón guiado para regulación precisa, estable y cierre suave
  • Construcción en compuesto de ingeniería — resistente a productos químicos y a la cavitación
  • Adaptable in situ a una amplia gama de conexiones finales
  • Requiere baja presión de actuación; inspección y mantenimiento en línea sencillos


Aplicaciones típicas
  • Sistemas de riego automatizados
  • Cabezas de control en campo y centros de distribución
  • Instalaciones de riego con baja presión de suministro
  • Sistemas de riego orientados al ahorro de energía


Características adicionales
  • M : Vástago de flujo (excluye tamaños 4"L, 6"R) — puede funcionar como selector manual
  • 5 : Punto de prueba de plástico
  • V3 : Adaptadores Victaulic PVC 3"
  • V4 : Adaptadores Victaulic PVC 4"


Documentación (disponible)
  • IR-105-Z - Página de producto (Métrico, Inglés)
  • IR-105-Z - Página de producto (Imperial, Inglés)
  • IR-105-Z - Manual de instalación y operación 1,5–4" (Inglés)
  • Serie 100 - Lista de repuestos
  • Serie 100 - Guía de ingeniería
  • Serie 100 - Guía de pedido


Características / Especificaciones técnicas
  • Modelo: IR-105-Z
  • Tipo de producto: Válvula de control hidráulica, accionada por diafragma
  • Serie: Serie 100
  • Operación: Impulsada por presión de línea; control hidráulico ON/OFF
  • Diseño del cuerpo: hYflow 'Y' con diseño "Look Through" para alto flujo y baja pérdida de carga
  • Diafragma & tapón: Diafragma FST unitario con tapón guiado
  • Materiales: Construcción en compuesto de ingeniería — resistente a químicos y cavitación
  • Mantenimiento: Inspección y servicio en línea sencillos
  • Actuación: Baja presión de actuación requerida
  • Adaptadores/opciones disponibles: Adaptadores Victaulic PVC (3" y 4"), punto de prueba plástico, opción vástago de flujo (exclusiones de tamaño)
  • Segmento previsto: Riego
  • Instalaciones típicas: Cabezas de control en campo, centros de distribución, sistemas de riego automatizados
