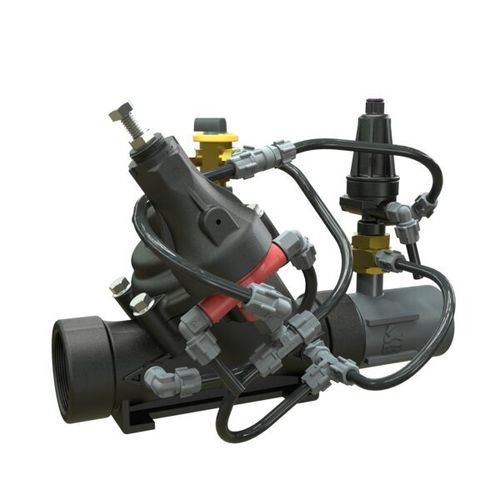

Regulador-reductor de presión para agua IR-172-50-3W-XZt

de diafragmade plásticoen material compuesto

Descripción
La válvula reductora de presión y reguladora de caudal BERMAD IR-172-50-3W-XZt es una válvula de control accionada hidráulicamente mediante diafragma, diseñada para limitar la demanda del sistema a un máximo preestablecido, mantener una presión aguas abajo constante y responder a órdenes hidráulicas de cierre. Está optimizada para riego y distribución en campo.

Características clave

• Control de caudal accionado por la presión de línea para limitar la velocidad de llenado y evitar demandas excesivas
• Mantiene la presión reducida preajustada en el lado aguas abajo para estabilidad de la red de riego
• Piloto de flujo hidromecánico tipo paleta ajustable sin pérdida de carga adicional
• Fácil ajuste de caudal y presión con amplia gama de regulación

Diseño técnico

• Construcción en composite de ingeniería para durabilidad en entornos agrícolas
• Adaptable en campo a una amplia variedad de conexiones finales
• Resistencia a productos químicos y cavitación para mayor vida útil

Cuerpo de válvula hYflow 'Y'

• Diseño "Look Through" para mínima obstrucción
• Capacidad de flujo ultra-elevada con baja pérdida de presión — adecuado para colectores principales y estaciones de filtración

Diafragma FST (Flexible Super Travel) unitario y tapón guiado

• Regulación precisa y estable con cierre suave
• Baja presión de actuación requerida
• Previene la erosión y distorsión del diafragma para fiabilidad en campo
• Inspección y servicio en línea sencillos para reducir tiempos de inactividad

Aplicaciones típicas

• Control de llenado de conducciones de riego
• Sistemas reductores de presión en redes de distribución
• Múltiples usuarios independientes y ramales
• Sistemas sujetos a variaciones de presión de suministro
• Sistemas de riego mecanizado y pivotes centrales
• Estaciones de filtrado y líneas de lavado

Características adicionales / opciones

• M : Cierre mecánico (excluye tamaños 4"L, 6"R)
• 5 : Punto de prueba plástico
• V3 : Adaptadores PVC Victaulic 3"
• V4 : Adaptadores PVC Victaulic 4"

Características / especificaciones técnicas

• Modelo: IR-172-50-3W-XZt
• Serie: Serie 100
• Operación: Válvula de control accionada hidráulicamente por diafragma
• Tipos de control: Control 3 vías; control hidráulico remoto; selector manual
• Piloto de flujo: Piloto hidromecánico tipo paleta ajustable (sin pérdida de carga)
• Cuerpo de válvula: hYflow 'Y' diseño "Look Through" para alto caudal y baja pérdida de presión
• Diafragma: Flexible Super Travel (FST) unitario con tapón guiado
• Materiales: Composite de ingeniería, resistente a químicos y cavitación
• Aplicaciones principales: Têtes de control de campo, riego mecanizado, estaciones de filtrado
• Referencia interna / código de producto: 127455
