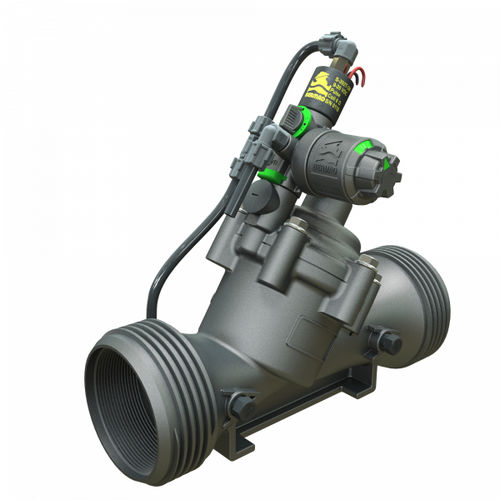

Válvula de membrana IR-12T-55-3W-X

con control hidráulicocon actuador eléctricopiloto

Descripción
La válvula reductora de presión Top‑Pilot BERMAD IR-12T-55-3W-X combina un piloto integrado de 3 vías con un solenoide 3 vías opcional para una regulación compacta y plug‑and‑play, adecuada a sistemas de riego y distribución de agua. El dial de ajuste de alta resolución permite una calibración rápida y precisa. La válvula reduce la presión aguas arriba más alta a una presión aguas abajo calibrada y constante, independientemente de las variaciones de caudal, y se abre completamente cuando la presión de la línea cae por debajo del ajuste. Con el solenoide instalado, la válvula también responde a señales eléctricas para abrir y cerrar.

Características y beneficios

• Impulsada por la presión de línea, controlada hidráulicamente (On/Off)
  • Protege equipos y zonas de riego aguas abajo
  • Apertura total ante baja presión para suministro fiable
• Piloto integrado de 3 vías — diseño fácil de usar
  • Dial de ajuste de alta resolución para calibración sin manómetros externos
  • Diseño compacto «box‑size» que simplifica la instalación en estaciones de válvulas
  • El control por solenoide puede añadirse o retirarse con facilidad
  • Adecuada para la gama de tamaños hasta 3"
• Válvula de compósito de ingeniería con diseño industrial
  • Adaptable en campo a una amplia variedad de conexiones finales
  • Resistente a productos químicos y a la cavitación para mayor vida útil
• Cuerpo hYflow 'Y' con diseño "Look Through"
  • Capacidad de flujo muy alta con baja pérdida de carga
• Diafragma unitario Flexible Super Travel (FST) y tapón guiado
  • Regulación precisa y estable con cierre suave
  • Baja presión de actuación requerida
  • Previene la erosión y distorsión del diafragma

Aplicaciones típicas

• Conducciones principales y secundarias de riego automatizado
• Zonas sujetas a fluctuaciones de presión de suministro
• Válvulas de parcela en sistemas de riego por goteo y aspersión
• Redes de riego orientadas al ahorro energético

Características adicionales

• 5 : Punto de prueba de plástico
• Z : Selector manual
• V3 : Adaptadores Victaulic PVC 3"
• V4 : Adaptadores Victaulic PVC 4"

características / especificaciones técnicas

• Modelo: IR-12T-55-3W-X
• Serie: Serie 100
• Tipo de válvula: Válvula reductora de presión top‑pilot con piloto integrado 3 vías y solenoide 3 vías opcional
• Control: Piloto integrado 3 vías con dial de ajuste de alta resolución
• Operación: Reduce la presión aguas arriba hasta una consigna aguas abajo calibrada independientemente del caudal; abre totalmente ante baja presión; respuesta eléctrica si se instala solenoide
• Diseño del cuerpo: hYflow 'Y' "Look Through" para alto caudal y baja pérdida de carga
• Construcción: Compósito de ingeniería — resistente a químicos y cavitación
• Diafragma/tapón: Diafragma Flexible Super Travel (FST) unitario con tapón guiado
• Tamaños: Diseñada para rangos de tamaño hasta 3"
• Adaptabilidad en campo: Adaptable a una amplia gama de conexiones; opciones Victaulic
• Opciones: Punto de prueba plástico, selector manual, adaptadores PVC Victaulic (V3, V4)
