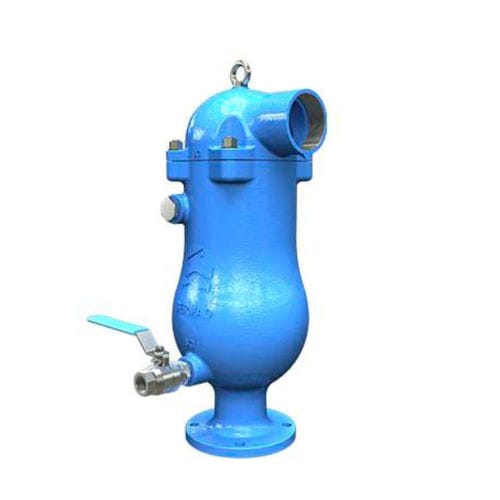

Válvula de alivio de aire WW C80

de gasde baja presiónpara conducto

Descripción

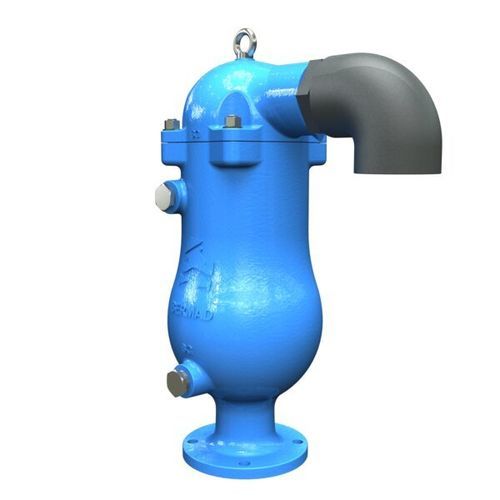

La BERMAD C80 es una ventosa combinada diseñada para redes de aguas residuales y alcantarillado. Expulsa aire durante el llenado de la tubería, libera bolsas de aire y gas en tuberías presurizadas y permite la entrada de grandes volúmenes de aire al vaciar la red. El cuerpo alargado y el flotador inferior reducen el contacto entre el fluido y el mecanismo superior. El diseño de doble orificio y el dispositivo opcional de Protección contra Golpe de Ariete (SP) mejoran la protección contra la acumulación de aire/gas y la formación de vacío, con sellado eficaz en baja presión.

Características y beneficios

• Cuerpo de flujo recto para caudales superiores a los habituales.
• Sellado dinámico efectivo en condiciones de baja presión (0.8 psi; 0.05 bar).
• Cuerpo alargado y flotador inferior para evitar que sólidos contacten las piezas de operación.
• Dos puertos de servicio (superior e inferior) 1" (DN20) BSPT o NPT para retrolavado y drenaje.
• Salida lateral roscada (3"; DN80) para conexión de dispositivos SP o IP.
• Estructura compacta y simple con piezas internas resistentes a la corrosión para reducir mantenimiento y alargar vida útil.
• Doble orificio y opcional SP/IP para mejorar comportamiento frente a vacío y sobretensiones.
• Aprobación de fábrica y control de calidad: ensayos de rendimiento y especificación en banco, incluyendo condiciones de vacío.

Aplicaciones típicas

• Estaciones de bombeo: alivio de aire y prevención de vacío.
• Tuberías de agua no potable: protección frente a acumulación de aire/gas y formación de vacío en puntos altos, cambios de pendiente y cruces.
• Plantas de tratamiento de aguas residuales: alivio de aire y protección contra acumulación de gas y formación de vacío.

Documentación disponible (selección)

• C80 - Página de producto (métrico)
• C80 - Página de producto (imperial)
• C80 - IOM (Instalación, Operación y Mantenimiento)
• C80 - Repuestos
• WW – Air Valves - Ordering Guide
• Air Valves – guía para el diseñador de sistemas - Engineering

Características / Especificaciones técnicas

• Modelo: C80
• Serie: Serie de ventosas
• Material del cuerpo: Hierro dúctil
• Diseño: cuerpo alargado y flotador inferior para limitar el contacto de sólidos con el mecanismo interno
• Orificio: doble orificio (diseño aerodinámico)
• Puertos de servicio: dos (superior e inferior) 1" (DN20) BSPT o NPT para retrolavado y drenaje
• Salida lateral: roscada 3" (DN80) para SP o IP
• Sellado: sellado dinámico efectivo en baja presión (0.8 psi; 0.05 bar)
• Partes internas: completamente resistentes a la corrosión
• Opcional: dispositivo de Protección contra Golpe de Ariete (SP) o de Prevención de Entrada (IP)
• Certificaciones / Normas: SAI AS4883 (Australia)
• Pruebas: ensayos en fábrica de rendimiento y especificaciones incluyendo condiciones de vacío
