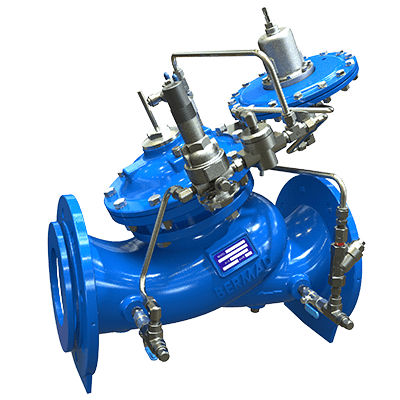

Válvula hidráulica 757-80-U

de regulación de caudalde control de nivelpara agua

Resumen
Válvula operada hidráulicamente para el llenado y la regulación del nivel de depósitos. Durante el llenado, la válvula limita el caudal a un máximo preajustado independientemente de la presión aguas arriba o del nivel del depósito y protege la válvula principal contra la cavitación. La válvula se cierra al alcanzar un nivel alto preestablecido y se vuelve a abrir completamente ante una caída de nivel de aproximadamente 1 m detectada por el piloto de altitud de 3 vías montado en la válvula principal.

Características y beneficios

• Diseño anticavitación que reduce el riesgo de daños
• Amplio rango de caudales operativos
• Alta estabilidad y precisión de control
• Cierre estanco antigoteo
• Curva de cierre moderada para reducir golpes de ariete

Diseño - actuador de doble cámara

• Actuador de doble cámara para reacción moderada de la válvula
• Diafragma protegido y aislado
• Opción para funcionamiento fiable a muy baja presión de entrada

Opciones y mantenimiento

• Tapón de estrangulamiento V-Port opcional para control estable a bajo caudal
• Diseño flexible que permite añadir funciones e indicadores de posición
• Mantenimiento en línea para facilitar las intervenciones
• Materiales aptos para agua potable y entornos exigentes

Aplicaciones típicas

• Sistemas municipales: control de nivel para torres de agua y depósitos elevados
• Llenado de depósitos con limitación de caudal y prevención de cavitación
• Control bi-nivel para renovación de agua
• Sistemas de distribución que priorizan el suministro aguas arriba frente al llenado del depósito
• Sistemas de agua potable e instalaciones de protección contra incendios

Certificaciones y normas

• EN-1074
• NSF-ANSI 61-372
• WRAS
• AS 5081
• Otras acreditaciones regionales o sectoriales según aplicación

Especificaciones técnicas

• Modelo: 757-80-U
• Serie: Serie 700 Sigma
• Tipo de producto: Válvula de control de nivel y caudal con piloto de altitud 3 vías
• Operación: Válvula de control operada hidráulicamente
• Funcionalidad: Limita el caudal de llenado; cierra en nivel alto preestablecido; abre tras caída de nivel ~1 m
• Diseño: Actuador de doble cámara; paso de flujo sin obstáculos; diafragma protegido
• Opciones: Tapón V-Port (opcional); diversas opciones de actuador e indicación de posición
• Mantenimiento: Actuador reparable en línea para mantenimiento fácil
• Materiales: Aptos para agua potable
• Aplicaciones: Llenado de depósitos, redes municipales, agua potable, protección contra incendios, usos industriales y mineros
• Código interno (página): 30239
