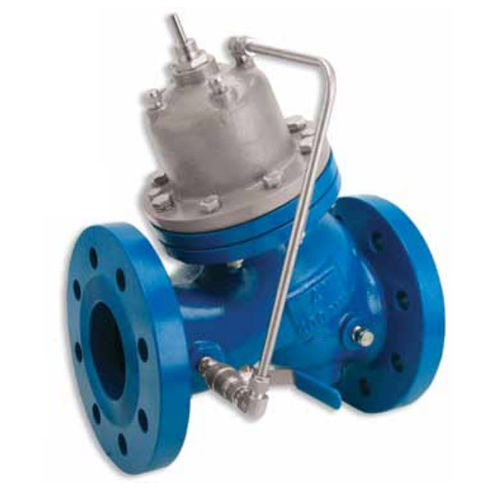

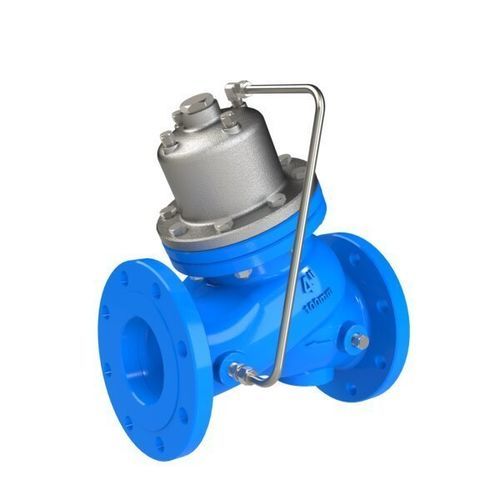

Válvula de pistón 820-PP

hidráulicade control asistidode aislamiento

Resumen
Válvula reductora de presión proporcional operada hidráulicamente y accionada por pistón que reduce una presión aguas arriba más alta a una presión aguas abajo más baja en una proporción fija. La proporción de reducción se define por el tamaño de la válvula y el tipo de obturador.

Serie / Segmento
Serie 800. Segmentos: Abastecimiento de agua; Edificios y construcción.

Características y beneficios

• Actuador de pistón adecuado para servicios de alta presión
• Pilotada por presión de línea — funcionamiento independiente sin alimentación externa
• Diseño sencillo y mantenible
  • Implementación rentable
  • Mantenimiento en línea sencillo
  • Requiere pocos accesorios externos
• Función de retención incorporada — sustituye una válvula de retención del mismo diámetro
• Mantenimiento en línea — inspección y mantenimiento sencillos
• Diseño de doble cámara
  • Reacción moderada de la válvula
  • Curva de cierre suave
• Diseño flexible — facilita la adición de opciones
• Flujo semi-recto — menor turbulencia
• Asiento elevado en acero inoxidable — resistente a la cavitación
• Paso total sin obstáculos — capacidad de caudal mantenida
• Tapón V-Port opcional — control estable a caudales bajos

Aplicaciones típicas

• Primera etapa en sistemas reductores de presión de dos etapas
• Redes municipales y nacionales — reducción de presión en tuberías en pendiente
• Estaciones de bombeo — minimizar cavitación y ruido en válvulas de circulación

Diseño y notas de funcionamiento

• Operada hidráulicamente con actuador de pistón para servicio de alta presión
• Relación fija de reducción determinada por tamaño de la válvula y tipo de obturador
• Pilotaje por presión de línea que proporciona funcionamiento independiente sin energía externa
• Doble cámara y cierre moderado reducen los golpes de ariete y aseguran una respuesta estable

Características / Especificaciones técnicas

• Designación comercial (modelo): 820-PP
• Serie: Serie 800
• Tipo de actuador: Pistón
• Operación: Operada hidráulicamente, pilotada por presión de línea
• Patrón de flujo: Semi-recto / no turbulento
• Asiento: Asiento elevado en acero inoxidable (resistente a la cavitación)
• Características de diseño: Doble cámara; función de retención incorporada; paso total sin obstáculos
• Opcional: Tapón de estrangulamiento V-Port para rendimiento estable a bajo caudal
• Servicio: Servicio de alta presión; mantenimiento en línea para facilitar intervenciones
• Usos típicos: Reducción de presión (primera etapa de sistemas en dos etapas), control de presión en tuberías descendentes, protección de estaciones de bombeo
• Código interno / barcode: 30551
