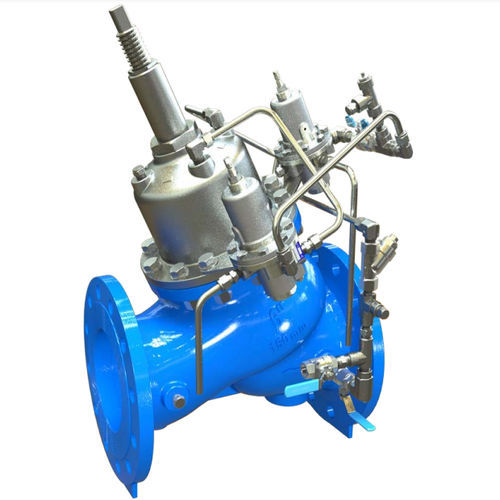

Válvula de pistón 835-M

hidráulicacon control hidráulicode regulación

Descripción Válvula de control anticipadora de golpe de ariete, operada hidráulicamente y accionada por pistón, modelo 835-M (Serie 800). La válvula se abre de inmediato ante la caída de presión producida por la parada brusca de la bomba para preabrirse y disipar la onda de alta presión de retorno, evitando el golpe de ariete. Se cierra de forma suave y estanca tan pronto como lo permite la función de alivio para impedir el golpe de ariete de cierre, y además alivia la presión excesiva del sistema.

Características y beneficios

• Diseño accionado por pistón — apto para servicio de alta presión
• Impulsada por la presión de la línea — operación independiente sin fuente de alimentación externa
• Sencillez elegante
  • Solución rentable
  • Mantenimiento reducido
  • Accesorios externos mínimos
• Mantenimiento en línea — facilita el servicio y reduce tiempos de parada
• Diseño de doble cámara
  • Reacción moderada de la válvula
  • Curva de cierre controlada
• Diseño flexible — incorporación sencilla de opciones
• Flujo semi-rectilíneo — paso no turbulento para mejor rendimiento hidráulico
• Asiento elevado en acero inoxidable — resistente a la cavitación
• Paso total sin obstáculos — flujo fiable y sin obstrucciones
• Tapón de regulación V-Port opcional — control estable a bajo caudal

Aplicaciones típicas

• Estaciones de bombeo — control y alivio de golpes de ariete

Especificaciones técnicas

• Modelo: 835-M
• Serie: Serie 800
• Tipo de producto: válvula de control anticipadora de golpe de ariete
• Accionamiento: operada hidráulicamente, accionada por pistón
• Vástago de flujo: vástago de flujo mecánico
• Diseño: doble cámara
• Asiento: asiento elevado en acero inoxidable (resistente a cavitación)
• Flujo: semi-rectilíneo, paso total sin obstáculos
• Opción: tapón de regulación V-Port para estabilidad a bajo caudal
• Mantenimiento: operable en línea, mantenimiento facilitado
• Uso típico: estaciones de bombeo para control y alivio de golpes de ariete
• Código interno / código de barras: 30587
• Documentación disponible: página de producto (métrico e imperial), IOM, guía de pedidos Serie 800, documentos de ingeniería Serie 800, recursos CAD
