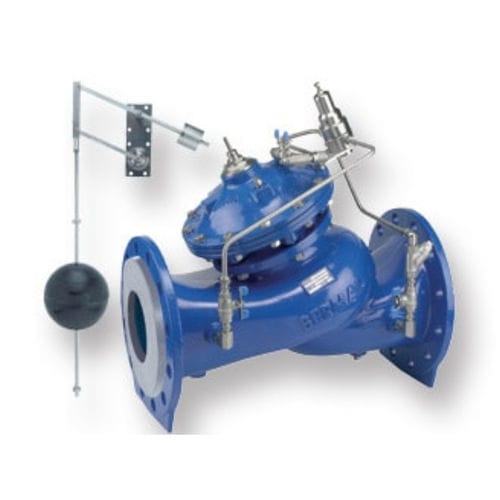

Válvula con control hidráulico 757-66-U

de flotadorde regulación de caudalde control de nivel

Descripción general
Válvula de control operada hidráulicamente para gestionar el llenado y mantener el nivel de depósitos. Durante el llenado, la válvula limita el caudal a un máximo preajustado independientemente de las fluctuaciones de presión aguas arriba o del nivel del depósito; su diseño reduce el riesgo de cavitación. El llenado se activa mediante un flotador vertical bínivel no modulante controlado hidráulicamente, que abre a un nivel bajo predefinido y cierra herméticamente a un nivel alto predefinido.

Características y beneficios

• Diseño anti‑cavitación que alarga la vida útil
• Amplio rango de caudal con regulación estable
• Alta estabilidad y control preciso del nivel
• Cierre hermético a goteo en nivel alto
• Paso de flujo sin obstáculos para minimizar pérdidas de carga
• Tapón de regulación V‑Port opcional para estabilidad a bajo caudal
• Diseño reparable en línea para facilitar el mantenimiento
• Materiales y construcción aptos para agua potable y aplicaciones funcionales (ver certificaciones)

Diseño de doble cámara

• Reacción moderada de la válvula para operación suave
• Diafragma protegido para mayor fiabilidad
• Opción de operación a presiones de entrada muy bajas
• Curva de cierre moderada para reducir golpes de ariete

Diseño flexible

• Opciones modulares: tapón V‑Port, indicadores de posición, finales de carrera, transmisores de posición, etc.
• Integración y adaptación sencilla en instalaciones existentes

Aplicaciones típicas

• Llenado de depósitos y control de caudal
• Prevención de cavitación durante operaciones de llenado
• Control bínivel para renovación de agua en sistemas municipales e industriales

Características / especificaciones técnicas

• Modelo: 757-66-U
• Serie: Serie 700 Sigma
• Tipo: Válvula de control de nivel y caudal operada hidráulicamente
• Flotador: Flotador vertical bínivel no modulante (abre a nivel bajo preestablecido, cierra herméticamente a nivel alto preestablecido)
• Actuador: Actuador de doble cámara con diafragma protegido
• Paso de flujo: Paso libre de obstáculos
• Opcional: Tapón V‑Port para estabilidad a bajo caudal
• Mantenimiento: Servicio en línea para facilitar mantenimiento
• Estanqueidad: Cierre hermético a goteo
• Aplicaciones: Reservorios, redes municipales, recursos hídricos, estaciones de bombeo, riego
• Normativa / Certificaciones: EN‑1074, NSF/ANSI 61/372, WRAS, AS 5081 (y otras)
• Código interno (data‑barcode): 30193
