Pasarela peatonal

Descripción general

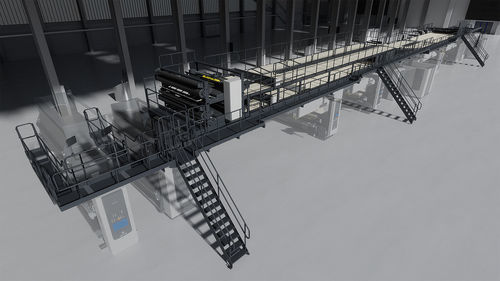

El Bridge dirige los tramos de cartón ondulado de una cara hacia el Bridge Guide y, finalmente, al Bridge Brake. Configurable para cartón ondulado de una, dos y tres capas. El sistema de dosificación Webtrol, integrado en el Bridge Guide, detecta y permite controlar la posición de la banda simple en el extremo del puente.

Funciones principales

• Sistema de dosificación Webtrol para posicionamiento preciso hacia el centro de la onduladora o hacia la banda exterior
• Tambor de freno ajustable que aplica una tensión de banda precisa y constante para un calentamiento, aplicación de cola y unión óptimos
• Resistencia del freno controlable neumáticamente mediante una estación de cepillado con cepillos de bajo desgaste
• Apto para cartón ondulado de una, dos y tres capas

Dinámica de control
Diseñado para altas velocidades de producción (hasta 450 m/min). La función de amortiguación integrada garantiza velocidades de banda constantes. El sistema de accionamiento y de tensión de alto rendimiento asegura un transporte seguro de la banda; la estación de accionamiento se basa en un motor controlado por frecuencia acoplado al Single Facer.

Operación
Diseño de fácil mantenimiento y manejo, con una consola de control que incorpora un panel táctil integrado o independiente. Soporta supervisión de la producción y diagnósticos rápidos. El Zero Defect System (ZDS) emite alertas tempranas ante desviaciones para reducir desperdicios y acelerar la localización de fallos.

Seguridad de la máquina
Construido conforme a estrictas normativas internacionales de seguridad. Muchos componentes se entregan parcialmente preinstalados y en módulos para un montaje rápido en sitio.

Características / especificaciones técnicas

• Aplicación: guiado y frenado de la banda simple antes de la aplicación de cola/union
• Tipos de tablero admitidos: cartón ondulado de una, dos y tres capas
• Sistema de posicionamiento: Webtrol integrado en el Bridge Guide
• Freno: tambor de freno ajustable con control neumático mediante estación de cepillado (cepillos de bajo desgaste)
• Velocidad máxima de diseño: hasta 450 m/min
• Accionamiento: motor controlado por frecuencia acoplado al Single Facer
• Funciones: función de amortiguación, expulsión manual de residuos en el Bridge, sistema de tensión de alto rendimiento
• Control y diagnóstico: panel táctil integrado o independiente; Zero Defect System (ZDS)
• Entrega e instalación: elementos parcialmente preinstalados; entrega modular para montaje rápido
