Sistema de pegado

Descripción

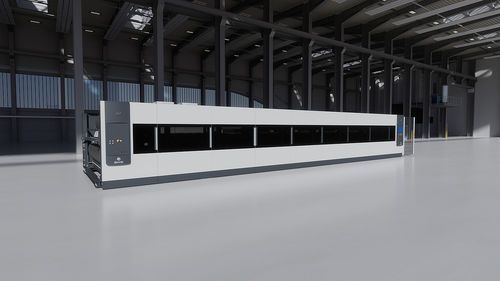

El Double Facer de BHS Corrugated realiza el pegado, el secado y el transporte de la banda de cartón ondulado, desde microcanal hasta cartón triple pesado. Está diseñado para mantener velocidades de línea elevadas y estabilidad de la banda en distintas calidades de cartón.

Sistema de carga Platerol
El sistema de carga Platerol combina rodillos y zapatas de presión para una transferencia térmica eficiente y uniones de banda fiables. Ajusta presión de linea y presión de superficie para evitar pérdidas de calibre en anchuras estrechas. Está totalmente automatizado y puede operarse desde la consola principal o desde la estación local.

• Combinación rodillo/zapata para transferencia térmica optimizada
• Presiones de línea y de superficie ajustables para mantener el calibre
• Menos rechazos en cambios rápidos de calidad
• Automatización completa; operación desde consola o estación local

Características técnicas
El Centro de Control de Máquina (MCC) es la interfaz operador-máquina y el monitor del sistema; centraliza el estado de la máquina, diagnósticos y la gestión de parámetros. El MCC permite probar, modificar y guardar ajustes e incluye un programa de limpieza integrado. Una cinta especial aumenta resistencia al desgaste, mejora el secado y asegura la planitud del cartón.

• MCC con contador de horas, avisos de mantenimiento y diagnósticos complejos
• Programa de limpieza integrado
• Cinta mejorada: mayor resistencia al desgaste, mejor secado, planitud consistente

Zapatas de presión y placas calefactoras
La presión de superficie constante de las zapatas asegura una transferencia térmica eficaz entre las placas calefactoras y el cartón ondulado e impide el aplastamiento de la banda a lo ancho. Las placas están montadas sobre una base estable para mantener la planitud en todas las condiciones de operación y responder con rapidez a cambios de producción. Grandes puertas frontales y un sistema de carga regulable en altura facilitan la limpieza y el mantenimiento.

• Presión superficial uniforme para transferencia térmica eficiente
• Montaje en base estable para posición plana de las placas
• Respuesta rápida a cambios de producción; reducción de desperdicio
• Grandes puertas frontales y carga ajustable para auto-limpieza cercana

DualBoost
DualBoost es un módulo de entrada que incrementa la velocidad de producción y acelera el retorno de inversión al combinar el calentamiento del liner inferior con la humidificación por vapor de la banda superior. Las funciones son controlables por separado según velocidad y tipo de cartón. El vapor se aplica en la dirección de marcha para acondicionar el papel y el almidón en las puntas de las flautas antes del pegado, mejorando la energía interna y reduciendo el riesgo de secado. La unidad de pulverización está diseñada para bajo mantenimiento.

• Combina calentamiento del liner y humidificación por vapor para potenciar el encolado
• Funciones controlables independientemente según velocidad y calidad
• Vapor dirigido en la dirección de la banda; aberturas de pulverización de bajo mantenimiento
• Beneficios reportados: aumento de adhesión hasta ~10%; incrementos típicos de velocidad hasta +30 m/min (doble pared) y hasta +20 m/min (triple pared)

Seguridad de la máquina
El Double Facer está diseñado para cumplir las normas y reglamentaciones aplicables en materia de seguridad. Las funciones y el diseño de la máquina priorizan la protección del operario y la operación segura.

Especificaciones técnicas

• Tipo de producto: Double Facer (adecuado desde microcanal hasta cartón triple pesado)
• Sistema de carga: Platerol (rodillos + zapatas de presión), totalmente automatizado
• Módulo DualBoost: calentamiento del liner + humidificación por vapor, control independiente, unidad de pulverización de bajo mantenimiento
• MCC: monitorización del sistema, contador de horas, sistema de mantenimiento, diagnósticos, gestión de ajustes, programa de limpieza integrado
• Cinta: mayor resistencia al desgaste, mejor secado, garantiza la planitud
• Placas calefactoras: montaje en base estable, reacción rápida ante cambios, grandes puertas frontales y carga regulable para limpieza
• Resultados DualBoost reportados: ~+10% adhesión; ganancias de velocidad hasta +30 m/min (doble pared), hasta +20 m/min (triple pared)
