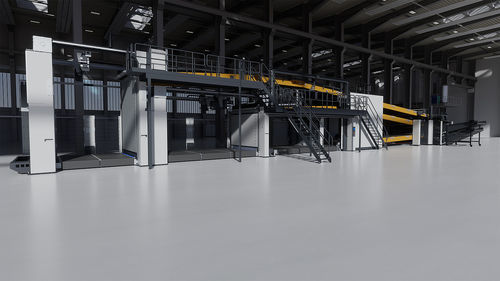

Apiladora-desapiladora de piezas troqueladas

de tarjetacontrolada por PLCtotalmente automática

Resumen
El Stacker AS-M de BHS Corrugated es un sistema de apilado para cartón ondulado diseñado para formar pilas planas y alineadas con tiempos de ciclo cortos. Permite gestionar pedidos cortos y pilas de rápido crecimiento con continuidad de producción.

Calidad del apilado

• Disponible en Simplex (una cámara), Duplex (dos cámaras) o Triplex (tres cámaras); las dimensiones de cámara se personalizan según los requisitos del cliente.
• Cintas de vacío controlables por secciones en la estación de frenado por cepillo que permiten ajustar el vacío según la calidad del papel, útil para gramajes bajos y formatos pequeños.
• Ajuste automático y variable de la altura de caída para optimizar la colocación de cada plancha.
• Secciones de cinta de transporte geométricamente optimizadas para mantener las planchas en contacto con las cintas el mayor tiempo posible y asegurar una entrega precisa a la cámara de apilado.

Configuraciones

• Disponible como Upstacker, Downstacker o solución combinada Up/Down para adaptar la instalación a la línea de producción.
• Tiempo de ciclo típico del Upstacker: aprox. 12 s hasta la altura de pila completa; para alturas pequeñas (p. ej. 500 mm) puede ser de 8,5 s.
• Los sistemas de control y automatización permiten producir simultáneamente varios pedidos en un mismo nivel y realizar apilado múltiple (combinar varios pedidos en una pila).
• El número de cámaras de apilado no incrementa los costes de personal; la máquina no requiere supervisión por más de un operario.

Expulsión y apilamiento

• Soluciones integradas para expulsar las planchas de desecho procedentes del corte mediante cintas de residuos capaces de expulsar más de tres planchas a velocidades de hasta 400 m/min.
• La gama incluye un modelo para producción de tableros sin borde (Stacker AS-F) para procesos continuos.

Seguridad de la máquina

• Diseñado y fabricado para cumplir normas y reglamentos estrictos que garantizan la seguridad de los operadores y la conformidad normativa.

Modelos / Variantes

• Stacker AS-M (modelo estándar descrito)
• Stacker AS-F (versión para producción endless-board)

Características / Especificaciones técnicas

• Modelos/serie: Stacker AS-M; Stacker AS-F (versión endless-board)
• Cámaras de apilado: Simplex / Duplex / Triplex (tamaños a medida)
• Tiempo de ciclo Upstacker: aprox. 12 s hasta altura completa
• Tiempo de ciclo para pequeña altura de apilado (500 mm): aprox. 8,5 s
• Velocidad de expulsión en cinta de residuos: hasta 400 m/min (puede expulsar >3 planchas)
• Características: cintas de vacío controlables por secciones, ajuste automático de altura de caída, secciones de transporte optimizadas geométricamente
• Direcciones de apilado disponibles: Upstacker, Downstacker, combinaciones Up/Down
• Funcionalidad: capacidad de multi-apilado, producción simultánea de múltiples pedidos en un nivel, integración con sistemas de control y automatización
