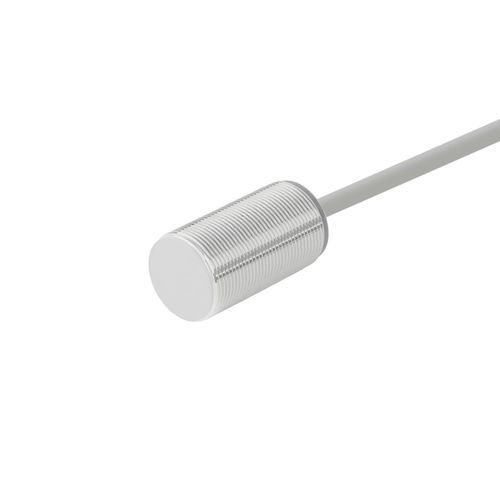

Sensor de proximidad inductivo CL30-RF10DN1/ScilíndricoM30con función de conmutación
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cilíndrico
- Diámetro
- M30
- Señal de salida
- con función de conmutación, NPN
- Tensión de alimentación
- DC, 24 Vcc, 12 Vcc
- Montaje
- enrasado
- Material
- de latón, de PVC
- Nivel de protección
- IP67
- Aplicaciones
- industrial
- Otras características
- sin contacto, 3 hilos
- Rango de medición
1 cm
(0,39 in)- Temperatura de proceso
Mín.: -40 °C
(-40 °F)Máx.: 80 °C
(176 °F)
Descripción
Producto
Descripción general
Especificaciones técnicas
Parámetros mecánicos / eléctricos
Entorno de uso
Aplicaciones recomendadas
Documentación
Especificaciones clave
- Modelo: CL30-RF10DN1/S
- Serie: Sensores de proximidad inductivos serie CL30
Descripción general
- Tipo: Versión para baja temperatura
- Distancia de detección: 10 mm
- Forma: Cilíndrica
- Principio de detección: Inductivo
- Tamaño / Rosca: M30
- Salida: NPN, normalmente abierta (NO)
- Longitud del cable: 2 m (cable moldeado)
Especificaciones técnicas
- Dirección de detección: Frontal
- Frecuencia de respuesta: 800 Hz
- Tiempo de respuesta: 625 μs
- Objetos detectables: Objetos metálicos (objetivo estándar: hierro 30×30×1 mm)
- Histéresis: < 10% de la distancia de detección
- Dériva térmica: En -40 a +80 °C, referencia +23 °C, variación de distancia de detección dentro de ±15%
- Materiales: Carcasa: latón niquelado; cara de detección: PTFE (Teflón); cable: PVC
- Accesorios: Certificado
Parámetros mecánicos / eléctricos
- Salida: NPN, normalmente abierta (NO)
- Tensión de alimentación: DC 12–24 V
- Conexión eléctrica: Tres hilos, corriente continua
- Grado de protección: IP67
- Conexión: Cable moldeado
- Tipo de señal: Señal de conmutación
- Modo de funcionamiento: Normalmente abierto
- Montaje: Empotrado / embutido
- Consumo: < 15 mA
- Indicador: LED de salida amarillo
- Protecciones: Protección contra cortocircuitos y sobretensiones
- Influencia de la tensión: A ±15% de la tensión nominal, variación de la distancia de detección ≤ ±1%
- Corriente de carga: < 100 mA
- Resistencia de aislamiento: > 50 MΩ (DC 500 V)
- Resistencia a impactos: 500 m/s² en X/Y/Z, 3 impactos
- Resistencia dieléctrica: AC 1000 V, 50/60 Hz, 1 min entre partes activas y carcasa
- Resistencia a vibraciones: 10–55 Hz, amplitud doble 1,5 mm, X/Y/Z, 2 h
- Peso: 160 g
Entorno de uso
- Temperatura de trabajo: -40 a +80 °C
Aplicaciones recomendadas
- Fabricación electrónica (3C)
- Sistemas de aparcamiento automatizados
- Logística y almacenamiento
Documentación
- Manual del producto (PDF) disponible
Especificaciones clave
- Modelo: CL30-RF10DN1/S
- Distancia de detección: 10 mm
- Rosca: M30
- Salida: NPN NO
- Alimentación: DC 12–24 V
- Cable: 2 m (moldado)
- Protección: IP67
- Frecuencia de respuesta: 800 Hz
- Temperatura de trabajo: -40 a +80 °C
- Peso: 160 g
