Sensor de proximidad inductivo CL30-RN15AK1/S
cilíndricoM30con función de conmutación

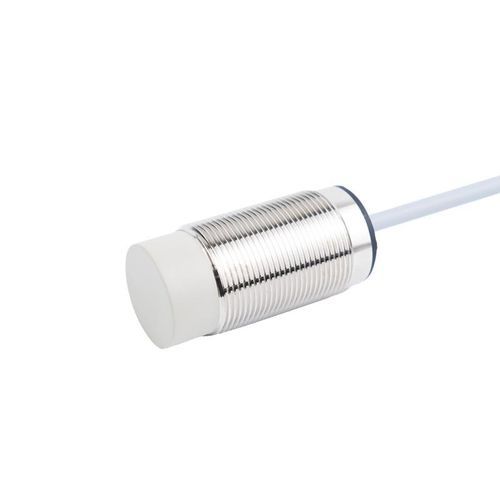

Sensor de proximidad inductivo - CL30-RN15AK1/S - CHANKO SENSOR - cilíndrico / M30 / con función de conmutación
Sensor de proximidad inductivo - CL30-RN15AK1/S - CHANKO SENSOR - cilíndrico / M30 / con función de conmutación
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tecnología
inductivo
Forma
cilíndrico
Diámetro
M30
Señal de salida
con función de conmutación, 2 hilos
Tensión de alimentación
AC
Montaje
no enrasado
Material
de latón, de PVC, de PTFE
Nivel de protección
IP67
Otras características
con fuente luminosa con LED, sin contacto
Rango de medición

1,5 cm
(0,59 in)

Temperatura de proceso

Máx.: 80 °C
(176 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Descripción del producto
  • Modelo: CL30-RN15AK1/S
  • Serie: sensores de proximidad inductivos serie CL30
  • Tipo: versión para bajas temperaturas
  • Principio de detección: inductivo (para detección de metales)
  • Carcasa: cilíndrica, M30
  • Distancia de detección: 15 mm
  • Salida: AC 2 hilos normalmente abierta (AC 2 hilos NA)


Especificaciones técnicas
  • Distancia de detección: 15 mm
  • Longitud de cable: 2 m
  • Dirección de detección: frontal
  • Frecuencia de respuesta: 25 Hz
  • Tiempo de respuesta: 20 ms
  • Objetos detectables: objetos metálicos
  • Característica especial: resistencia a bajas temperaturas
  • Accesorios: certificado de conformidad
  • Histéresis: menos del 10% de la distancia de detección
  • Objeto estándar de ensayo: hierro 45×45×1 mm
  • Deriva térmica: en -40~+80 °C, variación ≤ ±15% respecto a +23 °C
  • Materiales: carcasa latón niquelado; cara de detección PTFE; cable PVC


Parámetros mecánicos/eléctricos
  • Tipo de salida: AC 2 hilos NA
  • Tensión de alimentación: AC 24~220 V
  • Modo de alimentación: 2 hilos AC
  • Grado de protección: IP67
  • Conexión: cable moldeado
  • Tipo de señal: conmutación
  • Modo de funcionamiento: normalmente abierto
  • Instalación: no empotrable
  • Indicador: LED de salida amarillo
  • Influencia de la tensión: ±15% de la tensión nominal → variación de distancia ≤ ±1%
  • Resistencia de aislamiento: ≥50 MΩ (DC 500 V)
  • Capacidad de conmutación: 5–200 mA
  • Corriente de fuga: ≤1,7 mA
  • Resistencia a impactos: 500 m/s², 3 veces en cada dirección X, Y, Z
  • Tensión de prueba: AC 1000 V 50/60 Hz 1 min (entre partes bajo tensión y carcasa)
  • Resistencia a vibraciones: 10–55 Hz, amplitud doble 1,5 mm, 2 h en cada dirección X, Y, Z
  • Peso: 160 g


Entorno de uso
  • Temperatura de funcionamiento: -40 ~ +80 °C


Características / datos técnicos
  • Modelo: CL30-RN15AK1/S
  • Serie: CL30 sensores inductivos
  • Principio: inductivo (metal)
  • Distancia de detección: 15 mm
  • Tamaño: M30 (cilíndrico)
  • Alimentación: AC 24~220 V (2 hilos AC)
  • Salida: AC 2 hilos NA, conmutación, 5–200 mA
  • Protección: IP67
  • Cable: cable moldeado 2 m, PVC
  • Materiales: carcasa latón niquelado; cara de detección PTFE
  • Rango de temperatura: -40 ~ +80 °C
  • Frecuencia/tiempo de respuesta: 25 Hz / 20 ms
  • Histéresis: <10% de la distancia de detección
  • Objetivo estándar: hierro 45×45×1 mm
  • Peso: 160 g
