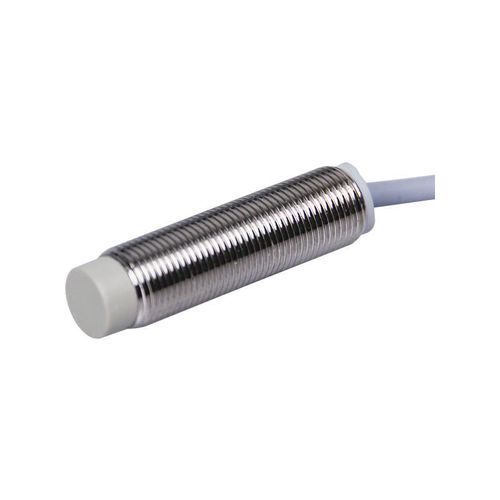

Sensor de proximidad inductivo CL12-RN4AK1/ScilíndricoM122 hilos
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cilíndrico
- Diámetro
- M12
- Señal de salida
- 2 hilos
- Conexión eléctrica
- hilos desnudos
- Tensión de alimentación
- AC, 24 V CA, 220 V CA
- Montaje
- no enrasado
- Material
- de latón, de PVC
- Nivel de protección
- IP67
- Otras características
- con fuente luminosa con LED
- Rango de medición
0,4 cm
(0,16 in)- Temperatura de proceso
Mín.: -40 °C
(-40 °F)Máx.: 80 °C
(176 °F)
Descripción
Producto
Especificaciones técnicas
Parámetros mecánicos / eléctricos
Entorno de aplicación
Documentación e ilustraciones
Características / Resumen de especificaciones
- Modelo: CL12-RN4AK1/S
- Serie: CL12
- Tipo: Versión baja temperatura
- Principio de detección: Inductivo
- Distancia de detección: 4 mm
- Tamaño de carcasa: M12
- Salida: AC dos hilos, Normalmente Abierto (NO)
Especificaciones técnicas
- Longitud de cable: 2 m
- Dirección de detección: Cara/frontal
- Frecuencia de respuesta: 25 Hz
- Tiempo de respuesta: 20 ms
- Objetivo: Objetos metálicos (prueba estándar: hierro 12×12×1 mm)
- Característica especial: Resistente a bajas temperaturas
- Accesorios: 2 tuercas, 1 arandela dentada interna, certificado de conformidad
- Histéresis: ≤ 10 % de la distancia de detección
- Deriva térmica: ±15 % en el rango -40 a +80 °C (ref. +23 °C)
- Materiales: Carcasa de latón niquelado; cara de detección en Teflón; cable en PVC
Parámetros mecánicos / eléctricos
- Salida: AC dos hilos, NO
- Tensión de alimentación: AC 24–220 V
- Alimentación: Dos hilos AC
- Grado de protección: IP67
- Conexión: Cable moldeado
- Tipo de señal: Conmutación
- Modo de operación: Normalmente abierto
- Montaje: No empotrado
- Indicador: LED de salida amarillo
- Influencia de la tensión: ±15 % → variación de detección ≤ ±1 %
- Resistencia de aislamiento: ≥ 50 MΩ (DC 500 V)
- Capacidad de conmutación: 5–200 mA
- Corriente de fuga: ≤ 1,7 mA
- Resistencia a impactos: 500 m/s², X/Y/Z 3 veces
- Resistencia dieléctrica: AC 1000 V, 1 min (parte activa frente a carcasa)
- Resistencia a vibraciones: 10–55 Hz, doble amplitud 1,5 mm, X/Y/Z 2 h
- Peso: 65 g
Entorno de aplicación
- Temperatura de uso: -40 ~ +80 °C
Documentación e ilustraciones
- Diagrama de conexión y dimensiones externas
- Dibujo dimensional de la versión baja temperatura
- Manual (PDF)
Características / Resumen de especificaciones
- Serie: CL12
- Distancia de detección: 4 mm
- Carcasa: M12 cilíndrica
- Alimentación: AC 24–220 V, dos hilos
- Salida: AC dos hilos NO
- Protección: IP67
- Temperatura de funcionamiento: -40 a +80 °C
- Peso: 65 g
